سیستم اطفا حریق گاز Novec 1230
سیستم اطفا حریق گاز Novec 1230 یکی از پیشرفتهترین و ایمنترین گزینهها برای محافظت از فضاهایی به شمار میرود که دارای تجهیزات الکترونیکی حساس و اسناد ارزشمند هستند. این سیستم در دسته عوامل «Clean Agent» یا عامل پاک قرار میگیرد و به دلیل عدم آسیبرسانی به تجهیزات پس از تخلیه، به عنوان جایگزینی کارآمد برای سیستمهای سنتی اطفاء حریق مطرح شده است. هدف از این محتوای جامع، بررسی دقیق ویژگیها، کاربردها، مزایا و استانداردهای طراحی سیستم اطفا حریق گاز Novec 1230 است تا انتخابی آگاهانه برای حفاظت از داراییهای حیاتی صورت پذیرد.
گاز Novec 1230 که با نام تجاری FK-5-1-12 در اختیار شرکت آمریکایی 3M قرار دارد، به عنوان یک عامل مؤثر، پاک و امن برای اطفاء حریق شناخته میشود. در شرایط عادی، این ماده نارسانا برای جریان الکتریکی، بیرنگ و تقریباً بیبو است. در فضاهایی که سیستمهای اطفاء حریق آبی، فوم یا پودر موثر نبوده یا منجر به آسیبهای قابل توجهی میشوند، سیستم اطفاء حریق گازی بهترین نوع خاموشکننده است، چرا که گازهای خاموشکننده بر تجهیزات اثری نمیگذارند و نارسانای الکتریکی هستند.
گاز Novec 1230 چیست و جایگاه آن در عوامل اطفا حریق گازی
گاز Novec 1230 یک عامل اطفاء حریق از خانواده هالوکربنها و جزو عوامل پاک (Clean Agent) است که در سیلندرهای مخصوص به صورت مایع تحت فشار ذخیره میشود و هنگام تخلیه در محیط، به حالت گاز تبدیل میگردد. این ماده با فرمول شیمیایی دکافلورپنتانون (FK-5-1-12) شناخته میشود. یکی از برتریهای مهم گاز Novec 1230 نسبت به سایر عوامل اطفاء حریق، امنیت بسیار بالای آن برای انسانها و محیط زیست است.
متن انگلیسی:
Protect your critical systems with 3M™ Novec™ 1230 Fire Protection Fluid. Vaporizing quickly, non-corrosive and non-conductive, it safeguards sensitive electronic equipment without leaving residues. With a global warming potential of less than one and the highest known safety margin for occupied spaces under NFPA 2001 (2022), Novec™ 1230 ensures both operational continuity and sustainability. Stored as a liquid and discharged as a gas, it allows rapid refill and includes a 3M Certificate of Analysis confirming compliance with quality standards.
ترجمه فارسی:
سیستمهای حیاتی خود را با سیال اطفای حریق 3M™ Novec™ 1230 محافظت کنید. این سیال سریعاً بخار میشود، غیرخورنده و غیررسانا است و تجهیزات حساس الکترونیکی مانند دیتاسنترها، اتاق سرورها و تجهیزات مخابراتی را بدون باقی گذاشتن هیچگونه رسوب آسیبزا محافظت میکند. با پتانسیل گرمایش جهانی کمتر از یک و بالاترین سطح ایمنی شناختهشده برای فضاهای دارای حضور انسان طبق استاندارد NFPA 2001 (ویرایش 2022)، Novec™ 1230 تضمین میکند که عملیات کسبوکار شما ادامه یافته و اهداف پایداری نیز رعایت شود. این سیال بهصورت مایع ذخیره و بهصورت گاز تخلیه میشود، امکان شارژ سریع را فراهم میآورد و هر محموله شامل گواهی تحلیل 3M است که تطابق با استانداردهای داخلی و NFPA را تأیید میکند.
3M
ویژگیهای فیزیکی و شیمیایی گاز Novec 1230
گاز Novec 1230 دارای مشخصات فیزیکی و شیمیایی منحصر به فردی است که آن را برای فضاهای حساس ایدهآل میکند:
- حالت ذخیرهسازی و عملکرد: این ماده به صورت مایع در سیلندرها ذخیره میشود و با کمک نیتروژن تحت فشار قرار میگیرد. عملکرد اطفاء حریق، با تبدیل سریع مایع به گاز هنگام تخلیه صورت میپذیرد.
- نارسانایی الکتریکی:گاز Novec 1230 رسانای الکتریکی نیست. این ویژگی آن را برای حفاظت از تجهیزات الکتریکی و مدارهای کنترل در اتاقهای سرور و دیتاسنترها به گزینهای مطمئن تبدیل میکند.
- چگالی: این گاز در حدود ۱۱ برابر سنگینتر از هوا میباشد و فشار بخار ناچیزی دارد.
- عدم وجود پسماند: پس از عملیات اطفاء، هیچگونه پسماند روغنی، خورنده یا رطوبتی بر روی تجهیزات باقی نمیماند. تبخیر سریع این ماده، تضمین میکند که آسیبی به مدارهای الکترونیکی و تجهیزات حساس وارد نشود.
| ویژگی | توضیحات |
|---|---|
| سرعت عملکرد | مهار آتش در کمتر از 10 ثانیه |
| حفاظت از تجهیزات | بدون آسیب به سیستمهای الکترونیکی |
| ایمنی برای انسان | سمیت پایین و عدم کاهش خطرناک اکسیژن محیط |
| سازگاری با محیط زیست | ODP = 0 (بدون آسیب به لایه ازن) |
سازگاری با محیط زیست و ایمنی نفرات
در سالهای اخیر، به دلیل تمرکز بر حساسیتهای زیستمحیطی و ایمنی نفرات، گاز Novec 1230 به عنوان جایگزینی مطلوب برای سیستمهای قدیمیتر مطرح شده است. گاز Novec 1230 اثر مخرب زیستمحیطی ندارد و تأثیر مخربی بر لایه اوزون (ODP=0) نمیگذارد. همچنین، طول عمر جوی آن بسیار پایین و در حدود ۳ تا ۵ روز است. این خصوصیات، این گاز را به عنوان یک انتخاب محیطزیستپسند مطرح میکند.
علاوه بر این، گاز Novec 1230 غیرسمی بوده و میتواند به صورت اتوماتیک در محیطهای عمومی که افراد حضور دارند، استفاده شود، زیرا خفگی یا تهدیدی برای انسان ایجاد نمیکند. ایمنی بالای این گاز در غلظتهای طراحی شده، یکی از دلایل اصلی برتری آن برای فضاهای اشغالشده است.
مکانیزم عملکرد سیستم اطفا حریق Novec 1230 در مهار آتش
مکانیزم عملکرد سیستم اطفا حریق گاز Novec 1230 بر پایه جذب گرما و دخالت در واکنشهای زنجیرهای آتش است. هنگامی که این ماده به صورت مایع بر روی حریق پاشیده میشود (یا تخلیه میگردد)، با جذب سریع حرارت از محیط آتش، به حالت گاز تبدیل شده و شعله را خنثی میکند. این فرایند جذب حرارت منجر به خنک شدن سریع منطقه حریق میشود.
این گاز برای خاموش کردن حریقهای ناشی از تجهیزات الکتریکی و الکترونیکی و همچنین مایعات و گازهای قابل اشتعال طراحی شده است. سیستمهای اطفاء حریق گازی به طور کلی عاملی را که باعث آتش شده است، از بین میبرند و زمانی استفاده میشوند که سیستمهای دیگر مانند آب، پودر یا فوم موثر نباشند یا استفاده از آنها باعث آسیب جدی شود. عملکرد گاز Novec 1230 در خاموش کردن آتش به قدری سریع است که تخلیه آن در کمتر از ۱۰ ثانیه صورت میپذیرد و حریق مهار میشود.
کاربردهای سیستم اطفا حریق گاز Novec 1230
انتخاب گاز Novec 1230 معمولاً زمانی صورت میگیرد که حفاظت از تجهیزات حیاتی اهمیت بالایی دارد و نیاز به یک عامل اطفاء حریق غیر رسانا و بدون پسماند وجود دارد. این سیستم به صورت موضعی و یا تخلیه کلی قابل استفاده است.
1- فضاهای دارای تجهیزات حساس الکترونیکی
سیستم اطفاء حریق گاز Novec 1230 به طور خاص برای محافظت از فضاهایی طراحی شده است که دارای تجهیزات الکتریکی گرانبها و حساس هستند. کاربردهای اصلی این گاز در فضاهای حساس عبارتند از:

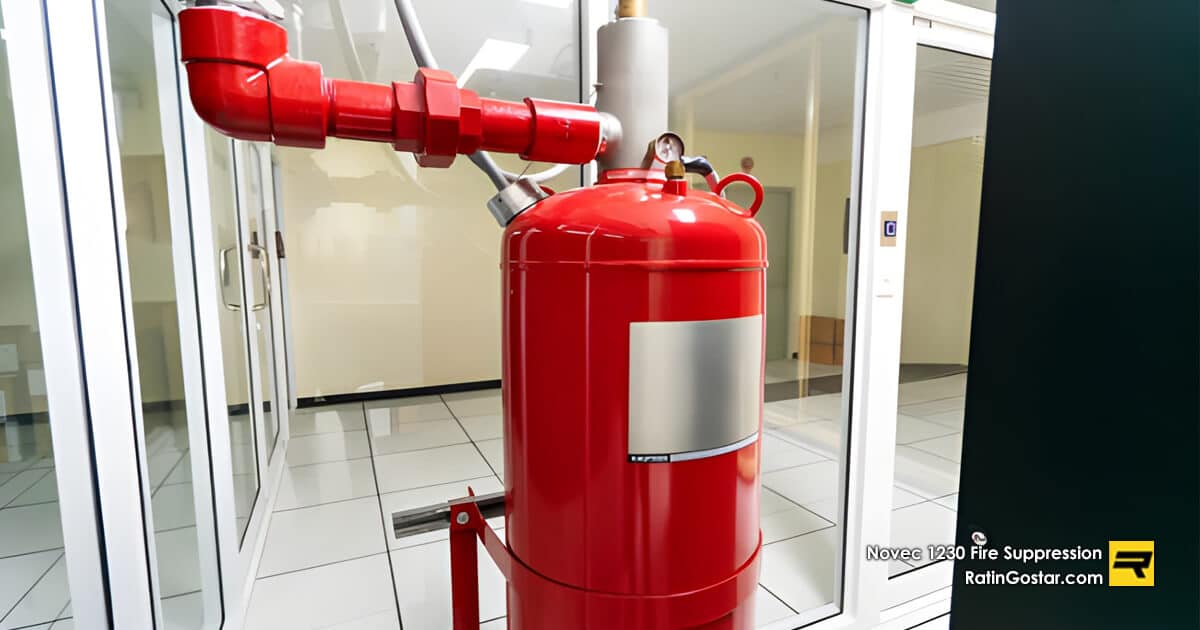

- اتاقهای سرور و دیتاسنتر (Data Center): به دلیل وجود کابلها، لوازم الکترونیکی و تجهیزات تجمیع اطلاعات که مستعد حریق هستند، حفاظت و ایمنی در برابر حریق در مراکز داده اهمیت بسزایی دارد. گاز Novec 1230 با جلوگیری از آسیب به مدارها و عدم رسانایی، یکی از امنترین و مطمئنترین گزینهها برای دیتاسنترهای با سطح دسترسی بالا به شمار میرود.
- اتاقهای کنترل و مانیتورینگ: در صنایع حساس، حفاظت از اتاق کنترل (Control Room)، اتاق UPS و تجهیزات برق اضطراری که وقفه در سرویسدهی آنها هزینههای سنگینی ایجاد میکند، ضروری است.
- مراکز مخابراتی و اتاق تأسیسات.
- اطفاء حریق تابلو برقها: حریقهای الکتریکی در تابلوهای برق شایع هستند و سیستم اطفاء حریق گاز Novec 1230 میتواند به صورت موضعی در داخل تابلو برق اجرا شده و عملیات اطفاء را در سریعترین زمان ممکن انجام دهد.
2- فضاهای دارای داراییهای ارزشمند
علاوه بر تجهیزات الکترونیکی، سیستم اطفاء حریق گاز Novec 1230 برای حفاظت از مکانهایی که دارای داراییهای با ارزش یا مصنوعات گرانبها هستند نیز ایدهآل است.
- آرشیو اسناد و مدارک، کتابخانهها و موزهها: مکانهایی که حاوی اسناد و مدارک بایگانی شده و یا گنجینههای هنری هستند، در صورت بروز حریق نیاز به سیستمی دارند که کمترین آسیب را به محتویات وارد کند. گاز Novec 1230 هیچ باقیماندهای بر جای نمیگذارد و برای حفاظت از این فضاها مناسب است.
- مراکز پزشکی.
مزایا و محدودیتهای سیستم اطفا حریق گاز Novec 1230
مزایای کلیدی استفاده از گاز Novec 1230
- ایمنی بالا برای افراد: قابل استفاده در محیطهایی که افراد به صورت دائم حضور دارند، به علت عدم ایجاد خفگی و غیرسمی بودن.
- عدم رسانایی الکتریکی: این ماده نارسانای الکتریکی است و آسیبهای ناشی از تخلیه بر روی تجهیزات الکتریکی را به صفر میرساند.
- سازگاری با محیط زیست: پتانسیل تخریب لایه اوزون (ODP) آن صفر و اثرات مخرب زیست محیطی آن بسیار کم است.
- کمترین پسماند: عدم وجود پسماندهای روغنی، خورنده یا سایر مواد مضر پس از اطفاء، نیاز به عملیات نظافت و نگهداری را به شدت کاهش میدهد.
- کاهش فضای مورد نیاز: ضریب حداقل تراکم عامل اطفایی گاز Novec 1230 در محیط کم است. این امر منجر به کاهش تعداد کپسولهای مورد نیاز میشود.
- نصب انعطافپذیر: امکان نصب کپسولها در داخل محیط تحت حفاظت وجود دارد. نصب داخلی باعث میشود که عامل اطفایی نیازی به عبور از مسیرهای طولانی نداشته باشد و زمان واکنش سیستم به شدت کاهش یابد.
انتخاب سیستم اطفاء حریق گاز Novec 1230 بر اساس مزایای فنی و ایمنی بالای آن در مقایسه با سایر عوامل اطفاء حریق صورت میگیرد.
محدودیتهای گاز Novec 1230
مانند هر سیستم دیگری، گاز Novec 1230 نیز محدودیتهایی دارد که باید در طراحی در نظر گرفته شوند:
- هزینه اولیه: هزینه اولیه تجهیزات سیستم اطفاء حریق گاز Novec 1230 معمولاً بالاتر از اطفا حریق Fm200 است.
- محدودیت دمایی: عدم امکان استفاده در محیطهای صنعتی با درجه حرارت بسیار بالا.
- نیاز به هوابندی دقیق: این سیستم به نشتی دربها یا دریچهها حساس است و برای حفظ غلظت طراحی شده، نیاز به هوابندی و تست نشت (Door Fan Test) دارد.

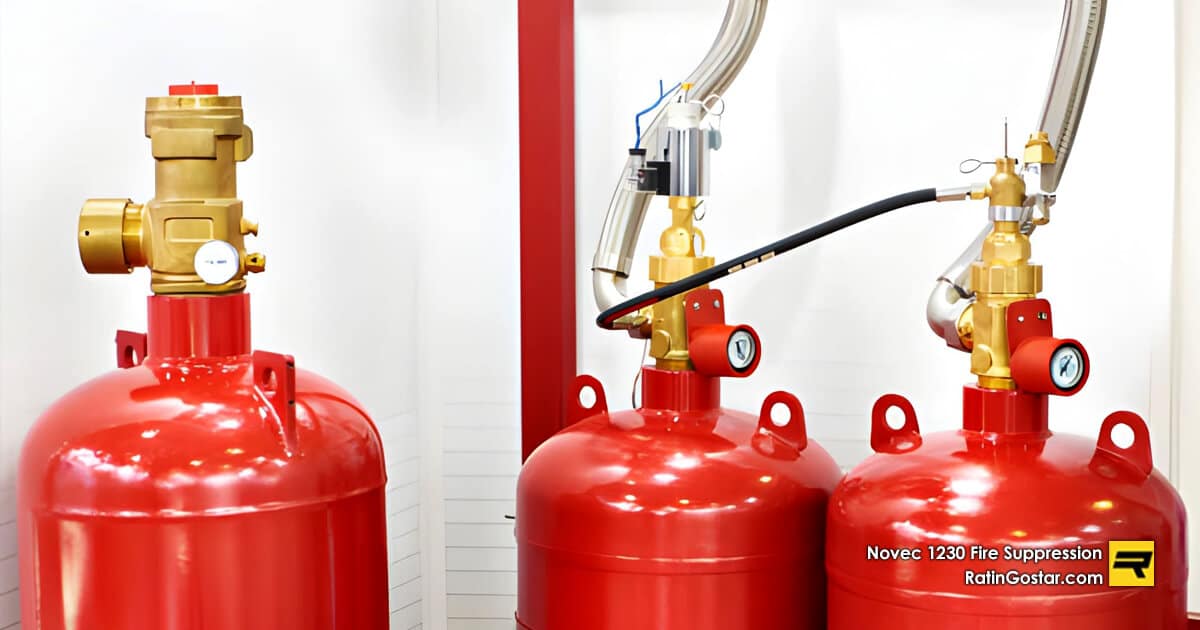

اصول طراحی سیستم اطفا حریق گاز Novec 1230 بر اساس NFPA 2001
طراحی و نصب سیستمهای اطفا حریق با گاز Novec 1230 باید بر اساس استاندارد بینالمللی NFPA 2001 انجام گیرد تا عملکرد بهینه و ایمنی کامل در مواقع اضطراری تضمین شود.
استانداردها و الزامات مهندسی
مرجع اصلی برای طراحی سیستم اطفاء حریق گاز Novec 1230، استاندارد NFPA 2001 است. این استاندارد چارچوبی را تعیین میکند که سیستم هم از نظر مهار حریق و هم از نظر سلامت نفرات، کارکرد مناسبی داشته باشد.
- غلظت طراحی (Design Concentration): غلظت طراحی، درصد حجمی عامل گاز Novec 1230 در فضای حفاظتشده است. برای این گاز، غلظت طراحی معمولاً بین ۴٪ تا ۶٪ تعیین میشود. اگر غلظت کمتر از مقدار طراحی باشد، سیستم ممکن است در زمان حادثه عملکرد کاملی نداشته باشد.
- زمان تخلیه (Discharge Time): بخش عمدهای از عامل گاز Novec 1230 باید در زمان کوتاهی، معمولاً حداکثر ۱۰ ثانیه، در فضای حفاظتشده تخلیه شود. طراحی قطر و طول لولهها و تعداد نازلها باید به گونهای باشد که این الزام برآورده گردد.
- محاسبه دقیق حجم: در محاسبات، علاوه بر ابعاد واضح اتاق، حجم فضاهای پنهان مانند کف کاذب و سقف کاذب نیز باید در نظر گرفته شود، به خصوص اگر تجهیزات و کابلها از این فضاها عبور میکنند.
- هوابندی و نگهداشت غلظت: برای جلوگیری از شعلهور شدن مجدد حریق، گاز Novec 1230 پس از تخلیه باید برای مدت زمان مورد نیاز در فضا باقی بماند. بررسی نشتیها، دربها و دریچهها برای حفظ هوابندی فضا ضروری است.
اجزای اصلی سیستم اطفا حریق گاز Novec 1230
یک سیستم اطفاء حریق گاز Novec 1230 از ترکیب تجهیزات مکانیکی تحت فشار و سیستم کنترل الکترونیکی تشکیل شده است.
سیلندرهای ذخیرهسازی
عامل گاز Novec 1230 به صورت مایع تحت فشار در سیلندرهای مخصوص ذخیره میشود. ظرفیت و تعداد سیلندرها بر اساس حجم فضا و غلظت طراحی محاسبه میشود.

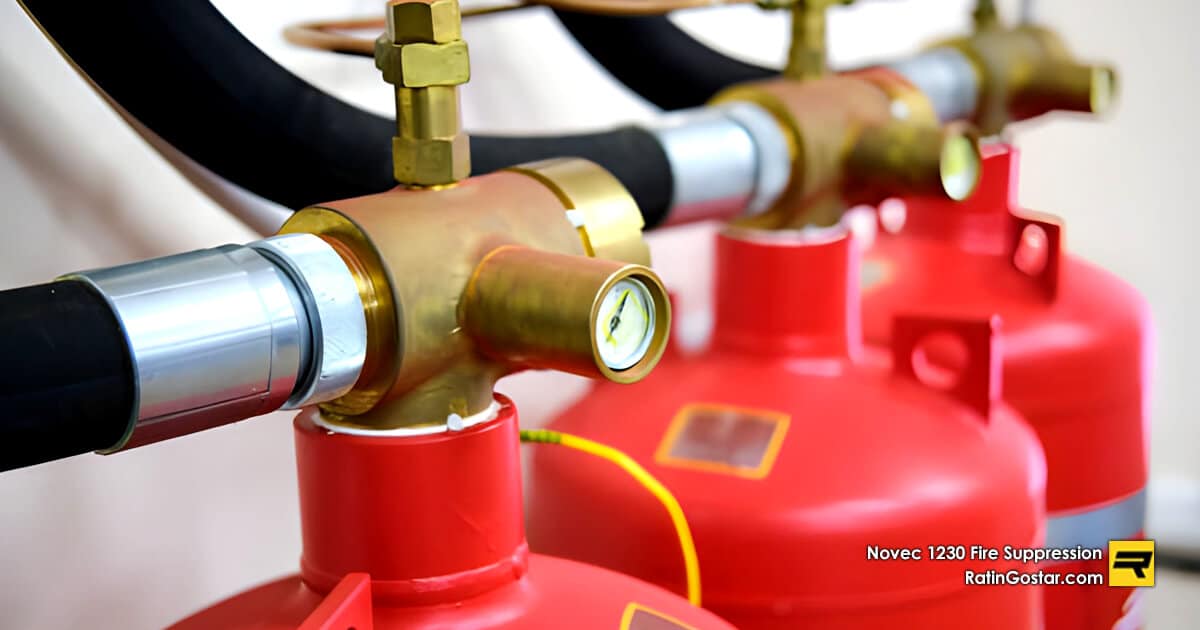

والو و محرک (Actuator)
روی هر سیلندر، والوهای مخصوصی نصب میشوند که به صورت الکتریکی، پنوماتیکی یا دستی فعال میگردند. عملکرد مطمئن این والوها برای تخلیه کامل عامل ضروری است.

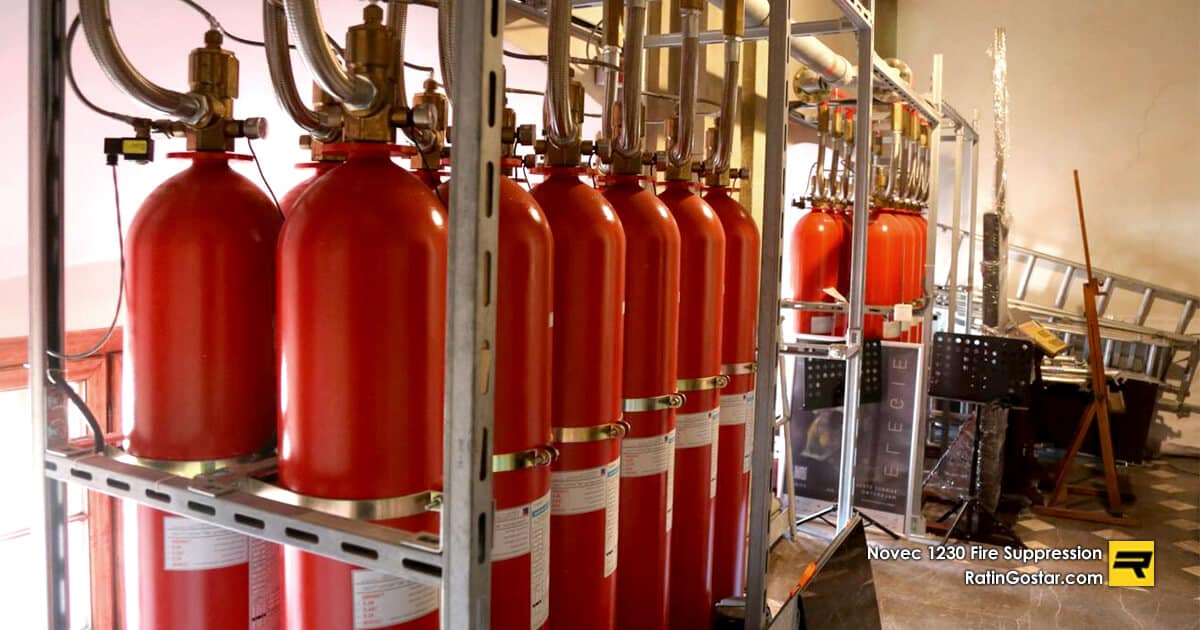

منیفولد و شبکه لولهکشی
در سیستمهای چند سیلندری، سیلندرها به یک کلکتور مشترک (Manifold) متصل میشوند و گاز Novec 1230 از طریق لولهکشی تحت فشار به سمت نازلها هدایت میشود. طراحی لولهها بر اساس محاسبات هیدرولیکی انجام میگیرد.
نازلهای پاشش
نازلها عامل اطفایی را به صورت کنترلشده و یکنواخت در فضای حفاظتشده پخش میکنند. موقعیت و تعداد نازلها بر اساس نقشه طراحی انتخاب میشود.
سیستم اعلام حریق و پنل کنترل
پنل اعلام حریق هوشمند، مغز متفکر سیستم است که فرماندهی را از طریق دتکتورها، شستیها و آژیرها به سیستم گاز Novec 1230 ارسال میکند. برای ارسال فرمان تخلیه، وجود حداقل دو دتکتور مستقل (Cross-Zoning) و همچنین امکان توقف اضطراری (Abort) توسط شستی دستی، جزو الزامات کلیدی طراحی است.
گیج فشار و سوئیچ نظارتی
برای نظارت مداوم بر فشار سیلندرها و اعلام هشدار در صورت نشتی یا کاهش فشار استفاده میشود.

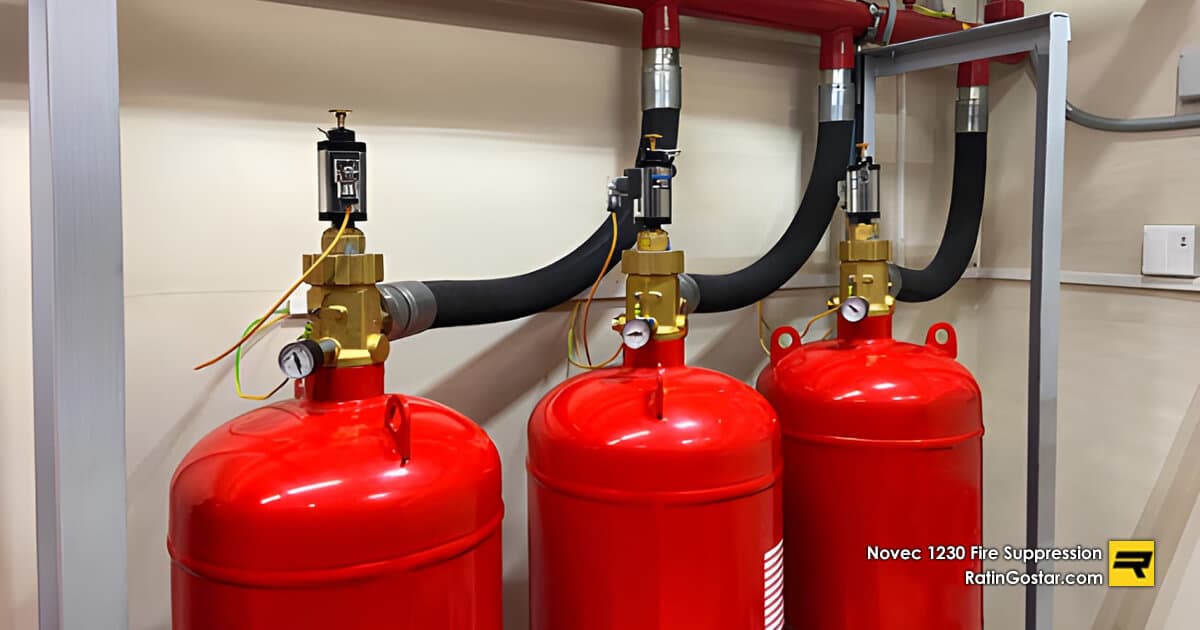

مقایسه گاز Novec 1230 با FM200 و CO2
گاز Novec 1230 همانند FM-200 (HFC-227ea) جزو خانواده گازهای هالوکربن محسوب میشود و در بسیاری از جنبهها ویژگیهای مشابهی با FM-200 دارد. با این حال، تفاوتهای مهمی بین این عوامل وجود دارد که در انتخاب سیستم مناسب برای یک پروژه حساس، تعیینکننده است.
سیستمهای اطفاء حریق گازی مختلفی نظیر Aerosol، CO2، FM200 و IG (Inert Gas) وجود دارند. در این میان، مقایسه گاز Novec 1230 با FM200 و CO2 رایجترین سوال در پروژههای صنعتی و دیتاسنتری است.
جدول مقایسه عملکردی و ایمنی
| معیار مقایسه | گاز Novec 1230 (FK-5-1-12) | FM200 (HFC-227ea) | CO₂ (کربن دیاکسید) |
|---|---|---|---|
| نوع عامل اطفاء | Clean Agent مایع با تبدیل سریع به گاز | Clean Agent هالوکربنی | گاز مایع شده تحت فشار |
| مکانیزم عملکرد | جذب گرما و کاهش دمای شعله، مداخله در واکنش | مداخله در واکنشهای زنجیرهای حریق | کاهش شدید میزان اکسیژن محیط (خفهسازی) |
| ایمنی برای نفرات | بسیار بالا (قابل استفاده در فضاهای اشغالشده) | متوسط تا خوب | خطرناک در فضای بسته (ایجاد خفگی) |
| پتانسیل تخریب اوزون (ODP) | صفر | صفر | صفر |
| پتانسیل گرمایش جهانی (GWP) | ۱ | ۳۲۲۰ | ۱ |
| طول عمر جوی | ۳ تا ۵ روز | ۲۹ تا ۴۲ سال | – |
| باقیمانده پس از تخلیه | صفر، خشک و تمیز | صفر | صفر |
| رسانایی الکتریکی | ندارد (نارسانای الکتریکی) | ندارد | دارد (خطرناک در محیطهای الکتریکی) |
| هزینه اولیه تجهیزات | بالاتر | معمولاً کمتر | معمولاً کمتر از عوامل پاک |
| کاربری معمول | دیتاسنترهای بزرگ، آرشیو، فضاهای با حساسیت بالا | اتاق سرور کوچک تا متوسط، اتاق کنترل | صنایع سنگین، محیطهای غیر اشغالشده |
در مقایسه، گاز Novec 1230 در جذب حرارت و ملاحظات زیستمحیطی نسبت به FM200 بهتر عمل میکند. همچنین، ایمنی نفرات در این گاز نسبتاً بالاتر است. اما، اگرچه FM200 برای فضاهای کوچکتر و با بودجه اولیه محدودتر ممکن است منطقی باشد، گاز Novec 1230 در پروژههایی که الزامات ایمنی و محیط زیستی در اولویت هستند، گزینه جدیتری است.
سایر سیستمهای اطفا حریق گازی
سیستمهای خاموشکننده گازی دیگر نیز با مکانیزمهای متفاوتی عمل میکنند. به عنوان مثال، گاز IG (Inert Gas) مانند IG55 (ترکیب نیتروژن و آرگون) عمدتاً با کاهش میزان اکسیژن محیط به حداقل میزان قابل تنفس، فرایند احتراق را مهار میکند. سیستم اطفاء حریق گازی آیروسل نیز با تولید ذرات جامد بسیار ریز و ماده گازی، به مهار آتش میپردازد. در مقابل، گاز Novec 1230 علاوه بر کاهش موقت غلظت اکسیژن، با خنک کردن سریع منطقه، آتش را خاموش میکند.
تأمین و اجرای سیستمهای اطفاء حریق گاز Novec 1230
تأمین تجهیزات با کیفیت و اجرای دقیق بر اساس استاندارد NFPA 2001، نقش حیاتی در کارایی سیستم اطفاء حریق گاز Novec 1230 دارد. شرکتهای ارائهدهنده این سیستمها، معمولاً با برندهای معتبر بینالمللی همکاری میکنند.
سیستم اطفا حریق گاز Novec 1230 توسط کمپانیهای متعددی در جهان تولید و عرضه میشود. شرکتهای ایرانی خدماتدهنده، محصولات خود را از کمپانیهای معتبری مانند رفلکس (Refleks) ترکیه، پرتو فایر (Porto Fire) پرتغال و زیمنس (Siemens) آلمان تأمین میکنند. این محصولات عموماً دارای گواهینامههای معتبری نظیر UL LISTED و FM APPROVED هستند.
اهمیت مشاوره و طراحی تخصصی
انتخاب سیستم اطفاء حریق گازی باید بر اساس طراحی فنی دقیق و با بررسی شرایط واقعی سایت انجام شود. درخواست مشاوره تخصصی برای سیستم گاز Novec 1230 شامل:
- محاسبه دقیق حجم اتاق و دبی تخلیه.
- انتخاب نازلهای مناسب با فشار کاری.
- تست دورهای سنسورها و پنل کنترل.
- هماهنگی کافی بین طراح سیستم گازی و تیم اعلام حریق برای تنظیم منطق عملکرد (Cause and Effect).
همچنین، نادیده گرفتن تست نشت (Door Fan Test) و یا طراحی ناقص پوشش در سقف کاذب یا کف کاذب از اشتباهات رایج هنگام انتخاب و سفارش سیستمهای گازی است که باید از آنها پرهیز شود.
جمعبندی و نتیجهگیری
سیستم اطفاء حریق گاز Novec 1230 به دلیل ویژگیهای برجستهای همچون ایمنی بالا برای نفرات، عدم رسانایی الکتریکی، عدم وجود پسماند و حداقل اثر مخرب زیست محیطی، بهترین گزینه برای حفاظت از فضاهای حساس و تجهیزات الکترونیکی گرانبها محسوب میشود. استفاده از گاز Novec 1230 تضمین میکند که در صورت وقوع حریق، سرویسدهی تجهیزات به دلیل آسیبهای ثانویه (ناشی از ماده خاموشکننده) دچار وقفه طولانیمدت نشود.
برای پروژههایی مانند دیتاسنترها، اتاقهای کنترل و فضاهای حیاتی که الزامات محیط زیستی و ایمنی بالا در اولویت قرار دارند، گاز Novec 1230 یکی از جدیترین گزینهها برای طراحی سیستم اطفاء حریق است. در نهایت، کلید موفقیت در بهرهبرداری از این فناوری پیشرفته، انتخاب صحیح اجزا، طراحی اصولی بر اساس استاندارد NFPA 2001 و نگهداری منظم است.
