سیستم اطفاء حریق FM200: راهنمای جامع، مزایا و کاربردها

سیستم اطفاء حریق FM200 یک سیستم اطفاء حریق گازی است که برای مهار آتش در محیط‌های حساس و دارای تجهیزات الکترونیکی مانند اتاق‌های سرور و مراکز داده به کار می‌رود. این سیستم با استفاده از گاز HFC-227ea (یا هپتا فلوئوروپروپان) به سرعت، حریق را در کمتر از 10 ثانیه خاموش می‌کند. گاز مصنوعی، بی‌رنگ، بی‌بو و غیرسمی FM200 بدون باقی گذاشتن پسماند یا ایجاد خسارت به تجهیزات الکترونیکی حساس عمل می‌کند و امروزه در بیش از 70 کشور جهان مورد استفاده قرار می‌گیرد.

ویدیوی معرفی بخش های مختلف و بررسی اطفا حریق Fm200

در این راهنمای جامع، با تمام جنبه‌های فنی و کاربردی سیستم اطفاء حریق FM200 آشنا خواهید شد، از اصول عملکرد گرفته تا مزایا، کاربردها، استانداردهای بین‌المللی و نکات مهم طراحی، نصب و نگهداری.

پادکست معرفی اطفاء حریق گازی Fm200

خلاصه مطلب را در این پادکست گوش دهید:

در این پادکست، متخصصین شرکت پیشگام گستر راتین، به تشریح خلاصه سیستم اطفاء حریق گازی FM200 می‌پردازند. در این فایل صوتی، مکانیزم عملکرد، مزایای استفاده، کاربردهای گسترده، ملاحظات فنی، نحوه عملکرد گاز Fm200 و نحوه واکنش شیمیایی این گاز هنگام مواجهه با آتش، مورد بررسی قرار می‌گیرد.

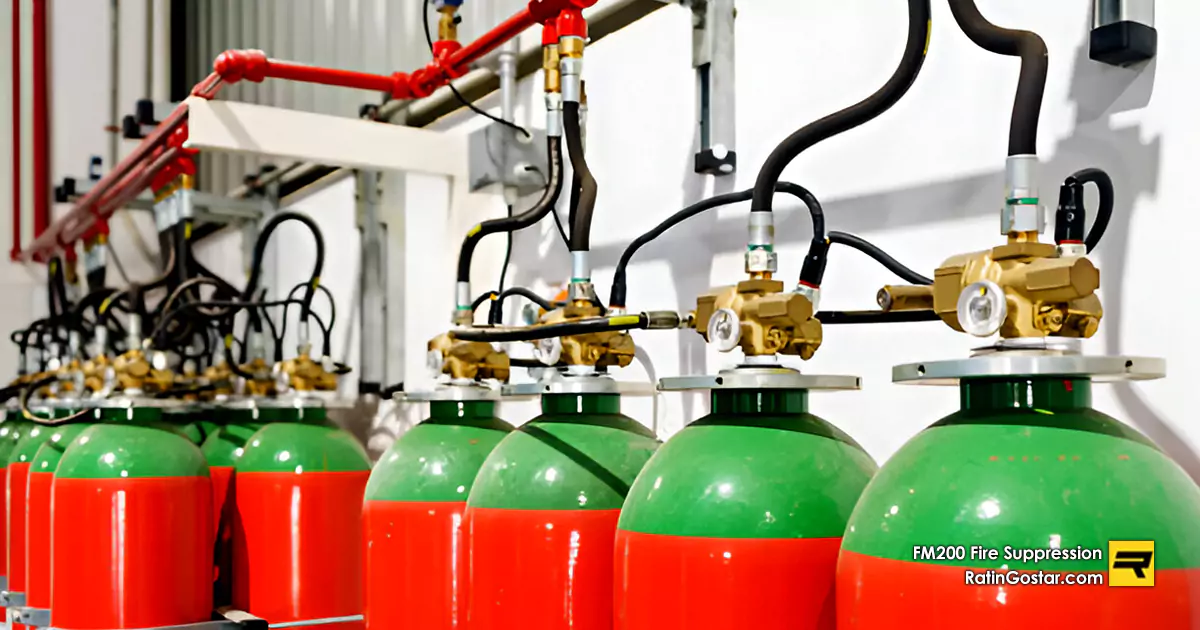

سیستم اطفاء حریق گازی FM200 چیست و چگونه عمل می کند؟

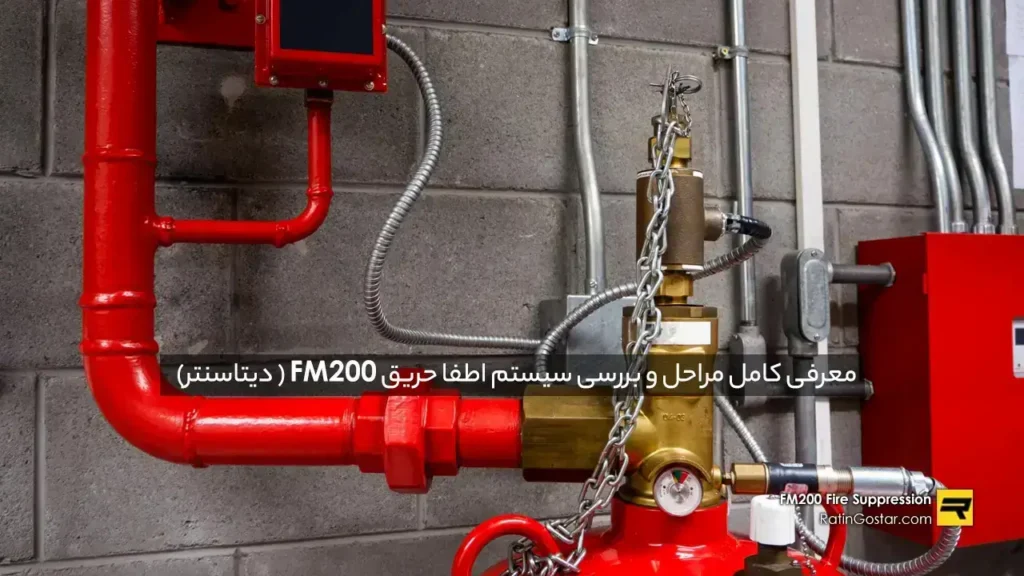

معرفی سیستم اطفاء حریق گازی Fm200 - پیشگام گستر راتین

FM200 یک سیستم اطفاء حریق گازی (FM-200 fire suppression system) و بدون آب است که با استفاده از گاز مصنوعی هپتافلوروپروپان (C₃H₇F₇) آتش را به سرعت و به‌طور مؤثر خاموش می‌کند. این گاز که با نام تجاری FM200 شناخته می‌شود، یک عامل اطفاء پاک (Clean Agent) است که در دسته هالوکربن‌ها قرار می‌گیرد و مطابق با استاندارد NFPA 2001 برای آتش‌های کلاس A، B و C مناسب است.

متن انگلیسی:

FM 200 is a clean agent fire suppressant that works by removing the heat from the fire triangle (oxygen, heat, and fuel). It is a colorless, odorless, and electrically non-conductive gas that leaves no residue to clean up. It is safe for use in occupied spaces and for the ozone layer.

ترجمه فارسی:
FM 200 یک عامل اطفاء حریق پاک است که با حذف گرما از مثلث آتش (اکسیژن، حرارت و سوخت) عمل می‌کند. این گاز بی‌رنگ، بی‌بو و عایق الکتریکی است و پس از تخلیه در محیط، هیچ رسوبی بر جای نمی‌گذارد. استفاده از آن در فضاهای دارای افراد ایمن بوده و برای لایه اوزون نیز بی‌خطر است.

Gielle

جدول ویژگی و مشخصات گاز اف ام 200

ویژگیتوضیحات
سرعت عملکردمهار آتش در کمتر از 10 ثانیه
حفاظت از تجهیزاتبدون آسیب به سیستم‌های الکترونیکی
ایمنی برای انسانسمیت پایین و عدم کاهش خطرناک اکسیژن محیط
سازگاری با محیط زیستODP = 0 (بدون آسیب به لایه ازن)

مکانیزم عملکرد گاز FM200

گاز FM200 با قطع واکنش زنجیره‌ای احتراق، فرآیند گسترش آتش را مختل می‌کند. این گاز از طریق جذب گرمای شعله و کاهش انرژی آزادشده، موجب افت سریع دمای محیط می‌شود و از تداوم واکنش‌های شیمیایی مؤثر در شعله‌ور شدن حریق جلوگیری می‌کند. به‌عبارتی، FM200 با اختلال در واکنش‌های فیزیکی و شیمیاییِ منجر به اشتعال، حریق را در اولین لحظات شکل‌گیری مهار می‌نماید.

  1. قطع واکنش‌های زنجیره‌ای: گاز FM200 رادیکال‌های آزاد موجود در شعله را جذب می‌کند و واکنش‌های شیمیایی آتش را مختل می‌سازد.
  2. جذب حرارت: با جذب سریع گرما، دمای آتش را به زیر نقطه احتراق کاهش می‌دهد.
  3. عملکرد سریع: در کمتر از 10 ثانیه پس از تخلیه کامل، آتش را مهار می‌کند.

این عملکرد منحصر به فرد باعث می‌شود اطفاء حریق FM200 بدون کاهش سطح اکسیژن محیط به زیر سطح خطرناک برای انسان، آتش را خاموش کند. این ویژگی، ایمنی افراد حاضر در محل را تضمین می‌کند.

سیستم اطفاء حریق FM200 چگونه کار می‌کند؟

کپسول و اتصالات سیستم اطفا حریق صنعتی با گاز Fm200

اطفاء حریق FM200 به‌صورت کاملاً هوشمند و خودکار طراحی شده است. در مرحله اول، سنسورهای بسیار دقیق دود و حرارت، بلافاصله وقوع حریق را تشخیص داده و هشدار را به پنل کنترل مرکزی ارسال می‌کنند. پس از آن، سیستم به‌صورت خودکار فعال شده و گاز HFC-227ea با فشار بالا از طریق نازل‌های مخصوص در محیط آزاد می‌شود.
فرآیند عملکرد در نحوه فعالیت به صورت زیر است:

  1. تشخیص: سنسورهای دود یا حرارت، بروز حریق را شناسایی می‌کنند
  2. پردازش: پنل کنترل مرکزی، سیگنال‌ها را دریافت و پردازش می‌کند
  3. هشدار: آژیرها و چراغ‌های هشدار فعال می‌شوند تا افراد از خطر آگاه شوند
  4. تخلیه: پس از یک تأخیر زمانی کوتاه (معمولاً 30 ثانیه)، فرمان تخلیه گاز صادر می‌شود
  5. اطفاء: گاز FM200 از طریق نازل‌ها به صورت یکنواخت در فضا پخش شده و آتش را مهار می‌کند

دکتر علی محمدی، متخصص سیستم‌های اطفاء حریق پیشرفته: “مکانیسم عملکرد FM200 نشان‌دهنده پیشرفت چشمگیر در تکنولوژی اطفاء حریق است. این سیستم با مداخله در واکنش‌های شیمیایی آتش، آن را در کوتاه‌ترین زمان و با حداقل آسیب به تجهیزات مهار می‌کند.”

انواع سیستم های اطفاء حریق FM200

انواع سیستم اطفاء حریق Fm200
سیستم‌های اطفاء حریق گازی FM200 در سه مدل اصلی طراحی و اجرا می‌شوند:

1. سیستم تک ناحیه ای (Single-Zone)

در این طراحی، یک سیلندر گاز، کل فضای مشخص شده را پوشش می‌دهد. مناسب برای:

  • اتاق‌های سرور کوچک تا متوسط
  • مراکز کنترل محدود
  • انبارهای کوچک با مواد حساس
  • اتاق‌های تجهیزات پزشکی

مزیت اصلی: هزینه کمتر و نصب ساده‌تر

2. سیستم چند ناحیه ای (Multi-Zone)

این سیستم‌های چندناحیه ای با چندین سیلندر مستقل، نواحی مختلف را پوشش می‌دهند و فقط در ناحیه‌ای که آتش‌سوزی رخ داده، گاز تخلیه می‌شود. مناسب برای:

  • دیتاسنترهای بزرگ و متوسط
  • ساختمان‌های تجاری چند طبقه
  • تأسیسات صنعتی گسترده
  • آزمایشگاه‌ها و مراکز تحقیقاتی

مزیت اصلی: صرفه‌جویی در مصرف گاز و دقت بیشتر در اطفاء

3. سیستم های ترکیبی (Hybrid)

نسل جدیدی از سیستم‌های اطفاء حریق FM200 که با ترکیب عملکرد گاز و آب میست (Water Mist)، کارایی بالاتری ارائه می‌دهند. مناسب برای:

  • مناطقی با ریسک بالای آتش‌سوزی
  • محیط‌های با تجهیزات بسیار گران‌قیمت
  • مراکز داده ابری (Cloud Data Centers)

مزیت اصلی: قدرت اطفاء بیشتر و خنک‌سازی محیط پس از اطفاء

10 ویژگی کلیدی سیستم اطفاء حریق FM200

ویژگی های سیستم اطفاء حریق Fm200

سیستم FM200 به دلیل ویژگی‌های برجسته و منحصربه‌فرد خود، به یکی از انتخاب‌های استراتژیک برای محیط‌های حساس بدل شده است. در ادامه به 10 دلیل این انتخاب می‌پردازیم:

  1. سرعت بالای اطفاء حریق: سیستم FM200 توانایی اطفاء حریق را در کمتر از 10 ثانیه دارد. این زمان در مقایسه با سیستم‌های آب معمولی که بین 60 تا 90 ثانیه طول می‌کشد، بسیار سریع‌تر و برای مراکز داده و تأسیسات مخابراتی حیاتی است.
  2. ایمنی برای انسان: غلظت گاز FM200 بین 7 تا 9 درصد است که بسیار پایین‌تر از سطح خطرناک برای انسان (حدود 10.5 درصد) است. بر اساس مطالعات NFPA، مواجهه کوتاه مدت با این گاز برای افراد سالم مشکلی ایجاد نمی‌کند.
  3. غیر رسانا: این سیستم کاملاً عایق الکتریسیته بوده و هیچگونه هدایت الکتریکی ندارد، که استفاده از آن را در محیط‌های الکترونیکی و برقی ایمن می‌سازد و از آسیب به مدارها و قطعات حساس جلوگیری می‌کند.
  4. بدون پسماند: FM200 پس از تخلیه هیچ ذرات جامد، مایع یا رسوبی بر جای نمی‌گذارد، که زمان بازگشت به فعالیت و هزینه‌های پاکسازی را به حداقل می‌رساند.
  5. نفوذپذیری عالی: این سیستم می‌تواند به تمامی فضاهای محصور و زوایای پنهان نفوذ کند و آتش را در هر نقطه‌ای مهار کند.
  6. بی‌رنگ و بی‌بو: پس از تخلیه، شناسایی گاز دشوار است و هیچ آزار تنفسی ایجاد نمی‌کند که استرس افراد حاضر در محیط را کاهش می‌دهد.
  7. دوستدار محیط زیست: با پتانسیل تخریب لایه ازن صفر، استفاده از این سیستم نسبتاً سازگار با محیط زیست است. هرچند شاخص گرمایش جهانی آن 3220 است، اما نشت آن به محیط زیست محدود می‌باشد.
  8. صرفه‌جویی در فضای ذخیره‌سازی: به دلیل نیاز به حجم کمتر گاز، فضای کمتری نسبت به سیستم‌هایی مانند INERGEN یا Argonite اشغال می‌کند و در مکان‌های محدود مانند دیتاسنترها مهم است.
  9. نصب و نگهداری آسان: مطابقت با استانداردهای جهانی و سادگی نصب و نگهداری از ویژگی‌های بارز این سیستم است. علاوه بر این، سیستم‌های تشخیص نشتی و مانیتورینگ آنلاین آن امکان کنترل از راه دور را فراهم می‌کند.
  10. مقرون به صرفه بودن: هزینه کمتر نسبت به سیستم‌های نوین مانند Novec 1230، به همراه عمر طولانی سیلندرها و نیاز کمتر به شارژ مجدد، آن را به گزینه‌ای مقرون به صرفه تبدیل کرده است.

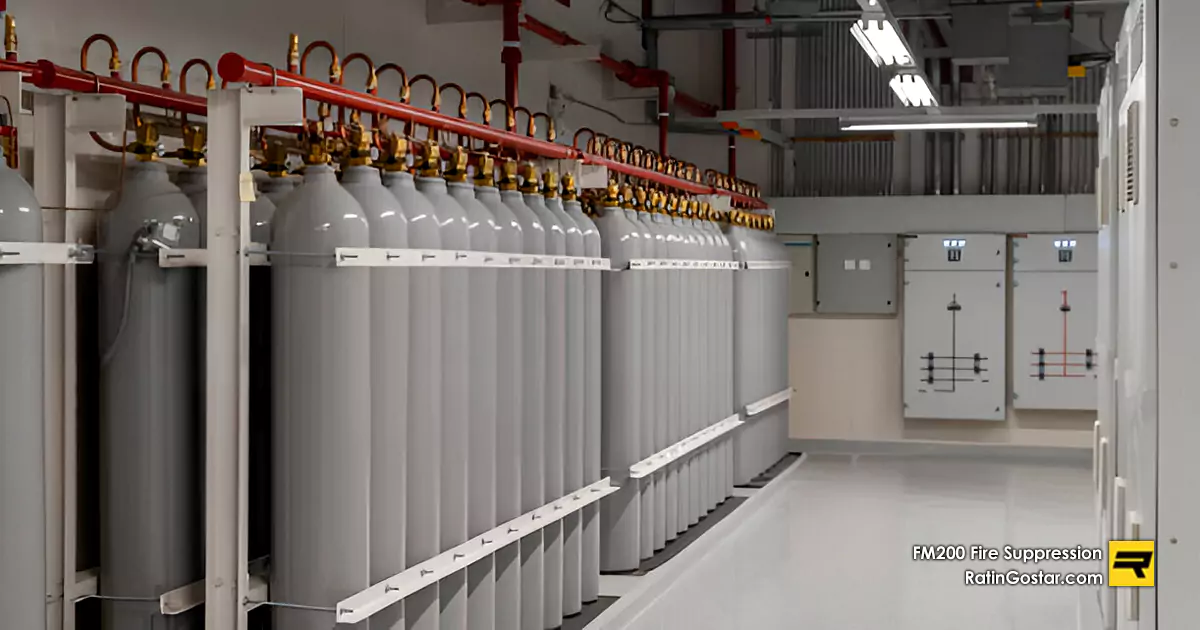

مزایا و معایب سیستم اطفاء حریق FM200

مزایای سیستم اطفاء حریق FM200

مزایای سیستم های اطفاء حریق fm200

  1. سرعت عملکرد بالا: آتش را در کمتر از ۱۰ ثانیه مهار می‌کند.
  2. ایمن برای انسان: در غلظت‌های استاندارد، تهدیدی برای افراد حاضر در محل نیست.
  3. عدم آسیب به تجهیزات: هیچ اثر مخربی روی تجهیزات الکترونیکی و الکتریکی ندارد.
  4. بدون نیاز به پاکسازی: پس از تخلیه، نیازی به عملیات پاکسازی محیط نیست.
  5. فشار کاری پایین‌تر: در مقایسه با سیستم‌های CO2 ایمن‌تر و قابل اطمینان‌تر است.
  6. نفوذ عالی: به تمامی فضاها و زوایای پنهان نفوذ می‌کند.
  7. تأییدیه‌های معتبر: دارای تأییدیه EPA، UL، FM و
  8. سیلندرهای کوچک‌تر: نیاز به فضای کمتر برای نگهداری سیلندرها.
  9. قابلیت استفاده مجدد سریع: پس از تخلیه، سیستم به سرعت آماده شارژ مجدد است.
  10. شبکه پشتیبانی گسترده: دسترسی آسان به خدمات، قطعات و شارژ مجدد در اکثر کشورها.

معایب سیستم اطفاء حریق FM200

معایب سیستم اطفاء حریق Fm200

  • پتانسیل گرمایش جهانی بالا: شاخص GWP آن نسبتاً بالاست (۳۲۲۰) که نگرانی‌های زیست‌محیطی ایجاد می‌کند.
  • هزینه اولیه نسبتاً بالا: در مقایسه با سیستم‌های سنتی، سرمایه‌گذاری اولیه بیشتری نیاز دارد.
  • محدودیت ارتفاع: در ارتفاعات بسیار بالا (بیش از 2000 متر از سطح دریا)، نیاز به تنظیمات خاص دارد.
  • نیاز به محیط بسته: تنها در فضاهای بسته کارایی مطلوب دارد و برای فضاهای باز مناسب نیست.
  • تأثیرپذیری از دمای محیط: در دماهای بسیار بالا یا بسیار پایین، کارایی آن تحت تأثیر قرار می‌گیرد.
  • کاهش تدریجی در آینده: طبق معاهده کیگالی، استفاده از این گاز تا سال 2040 باید کاهش یابد.
  • هزینه نسبتاً بالای شارژ مجدد: در صورت تخلیه، هزینه شارژ مجدد آن بالاتر از برخی سیستم‌های دیگر است.
  • نیاز به آب‌بندی نسبی محیط: برای کارایی بهینه، محیط باید تقریباً آب‌بندی شده باشد.

مقایسه FM200 با سایر سیستم های اطفاء حریق

جایگزین های مناسب Fm200 - نمای نزدیک کپسول های گاز Fm200

برای انتخاب بهترین سیستم اطفاء حریق، مقایسه FM200 با سایر سیستم‌های موجود در بازار ضروری است. جدول زیر مقایسه جامعی بین FM200 و چهار سیستم رقیب ارائه می‌دهد:

معیارFM200 (HFC-227ea)Novec 1230گاز CO₂INERGENآب اسپرینکلر
سرعت عملکرد10 ثانیه یا کمتر10 ثانیه یا کمتر60 ثانیه60 ثانیه90-120 ثانیه
ایمنی برای انسانبالا (NOAEL: 9%)عالی (NOAEL: 10%)پایین (کشنده در >9%)متوسطبالا
نیاز به فضای ذخیره‌سازیکمکممتوسطزیادزیاد
آسیب به تجهیزاتبدون آسیببدون آسیببدون آسیببدون آسیبآسیب شدید
شاخص ODP00000
شاخص GWP32201000
نیاز به آب‌بندی اتاقمتوسطمتوسطبالابالاکم
هزینه نسبی (نصب)متوسطبالاپایینمتوسطپایین
هزینه شارژ مجددمتوسطبالاپایینمتوسطپایین
عمر مفید سیستم12 سال20 سال15 سال15 سال25 سال
وضعیت در معاهده کیگالیکاهش تدریجی تا 2040بدون محدودیتبدون محدودیتبدون محدودیتبدون محدودیت

مهندس احمد رضایی، مشاور سیستم‌های اطفاء حریق صنعتی: “در انتخاب بین FM200 و Novec 1230، دو عامل اصلی باید بررسی شود: بودجه پروژه و الزامات زیست‌محیطی. برای پروژه‌های کوچک تا متوسط با محدودیت بودجه، FM200 همچنان گزینه منطقی‌تری است. اما برای مراکز با حساسیت زیست‌محیطی بالا، Novec 1230 با GWP بسیار پایین‌تر، انتخاب بهتری خواهد بود.”

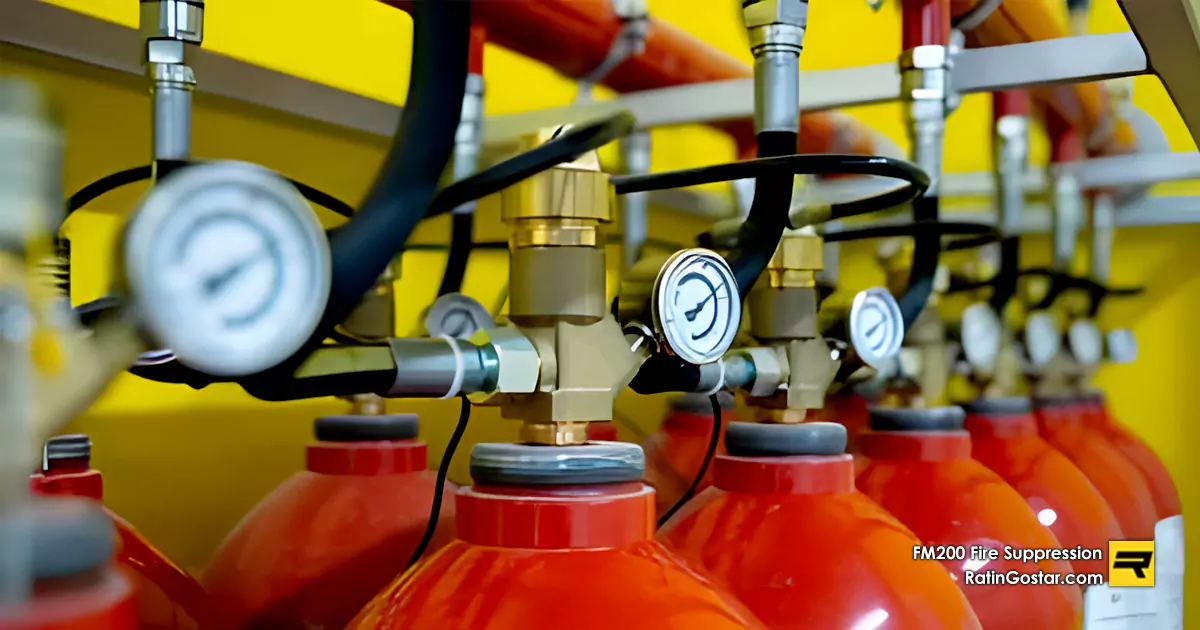

مقایسه عمیق‌تر FM200 با Novec 1230

مقایسه Novek1230 و Fm200

به عنوان دو رقیب اصلی، FM200 و Novec 1230 هر دو عوامل اطفاء حریق گازی هستند که برای محافظت در برابر آتش سوزی استفاده می شوند، اما تفاوت های مهمی بین آنها وجود دارد.

مزیت‌های FM200 نسبت به Novec 1230:

  • هزینه 30-40% پایین‌تر برای خرید و شارژ مجدد
  • سابقه طولانی‌تر استفاده و عملکرد اثبات‌شده (بیش از 25 سال)
  • شبکه گسترده‌تر خدمات و پشتیبانی در ایران
  • دسترسی آسان‌تر به قطعات یدکی و گاز جایگزین

مزیت‌های Novec 1230 نسبت به FM200:

  • شاخص GWP بسیار پایین‌تر (1 در مقابل 3220)
  • عمر مفید طولانی‌تر (20+ سال)
  • نقطه جوش بالاتر و نشت کمتر
  • تطابق بیشتر با قوانین آینده کاهش گازهای گلخانه‌ای

تاریخچه و مشخصات فیزیکی گاز FM200

تاریخچه گاز FM200 (HFC-227ea)

گاز FM200 با نام شیمیایی هپتا فلوئورو پروپان (1,1,1,2,3,3,3-Heptafluoropropane) برای اولین بار در دهه 1960 توسط شرکت مشهور DuPont کشف شد. این گاز در ابتدا کاربرد صنعتی داشت و به‌عنوان حلال پاک‌کننده در فرآیندهای حساس مورد استفاده قرار می‌گرفت.

سیر تکامل گاز FM200 به‌عنوان عامل اطفاء حریق

کمپانی های سازنده Fm200 در جهان

  • دهه 1970: شرکت DuPont با بررسی دقیق خواص گاز HFC-227ea، پتانسیل آن را به‌عنوان یک عامل خاموش‌کننده آتش شناسایی کرد.
  • دهه 1980: این گاز با نام تجاری ™FM-200 وارد بازار سیستم‌های اطفای حریق شد.
  • سال 1994: توسط آژانس حفاظت محیط زیست آمریکا (EPA) به عنوان جایگزین مناسب برای هالون‌ها معرفی شد.
  • سال 1996: مورد تأیید مؤسسه ملی استاندارد و فناوری آمریکا (NIST) قرار گرفت.
  • سال 2001: انجمن ملی حفاظت از آتش (NFPA)، FM-200 را در چهارچوب استاندارد NFPA 2001 به رسمیت شناخت.
  • سال 2016: معاهده کیگالی برنامه کاهش تدریجی استفاده از گازهای HFC از جمله FM200 را تا سال 2040 مشخص کرد.

تولیدکنندگان مطرح FM200 در سطح جهانی:

  • 🔹 ™DuPont / Chemours (ایالات متحده)
  • 🔹Kidde Fire Systems (ایالات متحده)
  • 🔹Tyco Fire Protection Products (جهانی)
  • 🔹Fike Corporation (ایالات متحده)
  • 🔹Minimax (آلمان)
  • 🔹SEVO Systems (ایالات متحده)

مشخصات فیزیکی و ساختار شیمیایی گاز FM200
فرمول شیمیایی Heptafluoropropane گاز Fm200

ساختار مولکولی و ترکیب شیمیایی FM200

  • نام شیمیایی: هپتافلوروپروپان (1,1,1,2,3,3,3-Heptafluoropropane)
  • فرمول شیمیایی: C₃H₇F₇
  • وزن مولکولی: 170.03 گرم بر مول
  • ساختار مولکولی: ترکیبی از کربن، هیدروژن و فلوئور با پیوندهای پایدار

خواص فیزیکی و ترمودینامیکی FM200

  • حالت فیزیکی در دمای اتاق: گاز بی‌رنگ
  • نقطه جوش: -16.4 درجه سانتی‌گراد
  • نقطه انجماد: -131.1 درجه سانتی‌گراد
  • چگالی (مایع): 1.4 کیلوگرم بر لیتر
  • فشار بخار در 25 درجه: 3.9 بار
  • قابلیت انحلال در آب: بسیار پایین
  • فشار طراحی سیلندر: 25-42 بار (بسته به دما)

خواص شیمیایی کلیدی گاز FM200

  • غیرقابل اشتعال: در هیچ غلظتی قابل اشتعال نیست
  • غیرخورنده: به تجهیزات الکترونیکی، فلزات و مواد پلیمری آسیب نمی‌رساند
  • پایداری شیمیایی: در شرایط معمول بسیار پایدار است
  • واکنش‌پذیری: با اکثر مواد واکنش نمی‌دهد
  • شاخص ODP: صفر (بدون تخریب لایه ازن)
  • شاخص GWP: 3220 (نسبتاً بالا)
  • زمان ماندگاری در جو: 34.2 سال

دلایل محبوبیت اطفاء حریق FM200 در جهان

سیستم اطفا حریق Fm200 با کپسول های گاز Heptafluoropropane
سیستم اطفاء حریق FM200 تاکنون در بیش از 100,000 تا 200,000 پروژه در بیش از 70 کشور جهان نصب و مورد استفاده قرار گرفته است. این پروژه‌ها طیف وسیعی از مکان‌های حساس نظیر شرکت‌های بزرگ، نهادهای دولتی، مراکز درمانی، موزه‌ها، دیتاسنترها و حتی خودروهای نظامی را در بر می‌گیرد. این گستردگی استفاده، بیانگر اعتماد جهانی به FM200 به دلیل عملکرد سریع، ماهیت پاک، ایمنی بالا و عدم آسیب به تجهیزات حساس است.

  • کارایی اثبات شده: بیش از 25 سال سابقه استفاده موفق در پروژه‌های مهم جهانی.
  • تأییدیه‌های معتبر بین‌المللی: مانند NFPA، UL، FM و سایر مؤسسات معتبر.
  • استفاده در پروژه‌های شاخص: از جمله دیتاسنترهای مایکروسافت، گوگل و اپل.
  • کاربرد گسترده: قابلیت استفاده در طیف وسیعی از محیط‌ها از مراکز داده گرفته تا موزه‌ها و تأسیسات نفتی.

اجزای تشکیل‌دهنده سیستم اطفاء حریق FM200

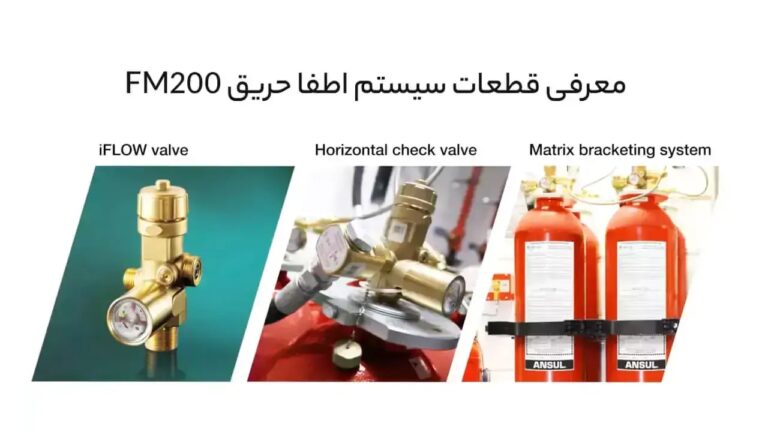

مجموعه قطعات سیستم اعلام و اطفاء حریق Fm200

هر سیستم اطفاء حریق FM200 از سه بخش اصلی تشکیل شده است:

۱. منبع ذخیره گاز (سیلندر FM200)

سیلندرهای گاز FM200 از فولاد با استحکام بالا و به شکل استوانه‌ای ساخته می‌شوند و گاز را به صورت مایع تحت فشار حدود ۲۵ بار در خود نگه می‌دارند. این سیلندرها در حجم‌های مختلف، از ۵ تا ۱۸۰ کیلوگرم، طراحی و تولید می‌شوند.

اجزای اصلی سیلندر:

  • بدنه سیلندر: ساخته شده از فولاد با استاندارد DOT یا ASME
  • شیر تخلیه: برای باز کردن مسیر تخلیه گاز
  • گیج فشار: نشان‌دهنده فشار داخلی سیلندر
  • پرشر سوئیچ: برای مانیتورینگ فشار
  • سیستم محرک: مکانیکی، الکتریکی یا پنوماتیکی
  • دیسک انفجاری: برای اطمینان از عدم افزایش بیش از حد فشار

۲. شبکه لوله‌کشی و نازل‌ها

  • لوله‌های فولادی:
    • معمولاً از نوع Schedule 40 یا Schedule 80
    • قابلیت تحمل فشار بالا (حداقل 65 بار)
    • طراحی شده برای انتقال سریع گاز به محل مورد نظر
  • نازل‌ها:
    • تجهیزات مخروطی شکل با زوایای پاشش 180 یا 360 درجه
    • طراحی آیرودینامیک برای توزیع یکنواخت گاز
    • ساخته شده از برنج، فولاد ضدزنگ یا آلیاژهای مقاوم
    • دارای اوریفیس‌های دقیق برای کنترل جریان گاز

۳. تجهیزات کنترلی و ایمنی

  • پنل کنترل مرکزی:
    • مجهز به میکروپروسسور برای تحلیل سیگنال‌های دریافتی
    • دارای باتری پشتیبان برای عملکرد در شرایط قطع برق
    • قابلیت اتصال به سیستم اعلام حریق ساختمان
    • امکان مانیتورینگ از راه دور (BMS, SCADA)
  • دتکتورها:
    • دتکتورهای دودی (یونیزاسیون یا فتوالکتریک)
    • دتکتورهای حرارتی (ثابت یا افزایشی)
    • دتکتورهای شعله (UV/IR)
    • دتکتورهای ترکیبی مولتی‌سنسور
  • سیستم‌های هشداردهنده:
    • آژیرهای صوتی (با صدای بالای 75 دسی‌بل)
    • چراغ‌های چشمک‌زن استروب
    • تابلوهای روشن “گاز تخلیه می‌شود”
    • سیستم‌های پیام صوتی اضطراری
  • ایستگاه‌های کنترل دستی:
    • دکمه‌های فعال‌سازی دستی
    • سوئیچ‌های توقف اضطراری
    • کلید‌های ابطال (Abort Switch)
دانلود کاتالوگ فارسی Fm200
مشاوره با کارشناسان ما قبل از خرید

جهت دریافت مشاوره رایگان و ارتباط با کارشناسان ما در دفتر مرکزی، با شماره‌ :  88552873 (021) تماس بگیرید.

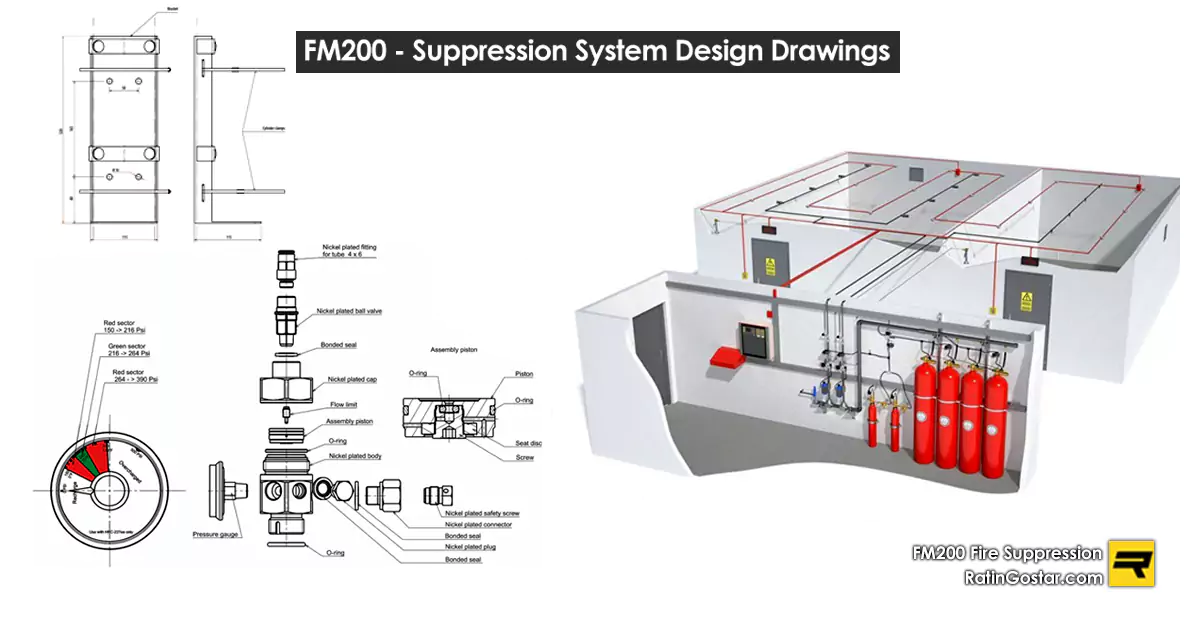

طراحی، نصب و اجرای سیستم اطفاء حریق FM200

طراحی، نصب و اجرای سیستم اطفاء حریق FM200

طراحی سیستم اطفاء حریق FM200

طراحی و اجرای سیستم اطفاء حریق FM200 فرآیندی تخصصی است که باید مطابق با استانداردهای NFPA 2001 و توسط متخصصان مجرب انجام شود.

مراحل طراحی سیستم FM200

1- ارزیابی محیط:

    • بررسی دقیق فضا و اندازه‌گیری ابعاد
    • شناسایی منافذ و نشتی‌های احتمالی
    • تعیین کلاس خطر محیط (A، B یا C)
    • ارزیابی موانع پخش گاز مانند رک‌ها و پارتیشن‌ها

2- محاسبه مقدار گاز مورد نیاز:

    • اندازه‌گیری حجم خالص فضا
    • محاسبه تاثیر ارتفاع از سطح دریا
    • تعیین غلظت طراحی بر اساس نوع خطر (معمولاً 7-9%)
    • اعمال ضرایب ایمنی (معمولاً 20%)

3- انتخاب تجهیزات:

    • تعیین تعداد و حجم سیلندرها
    • انتخاب نوع و تعداد نازل‌ها
    • طراحی سیستم کنترل و تشخیص
    • انتخاب سیستم‌های هشدار و ایمنی

4- طراحی شبکه لوله‌کشی:

    • محاسبه هیدرولیکی لوله‌ها با نرم‌افزارهای تخصصی
    • تعیین مسیر لوله‌ها و موقعیت نازل‌ها
    • محاسبه افت فشار مجاز
    • تعیین نقاط انبساط و انقباض

5- هماهنگی با سایر سیستم‌ها:

  • سیستم‌های تهویه و HVAC
  • سیستم‌های برق و UPS
  • درب‌های اتوماتیک و دمپرها
  • سیستم‌های امنیتی و دسترسی

نحوه محاسبه مقدار گاز FM200

جدول و فرمول محاسبه گاز Fm200

محاسبه دقیق مقدار گاز مورد نیاز، از مهم‌ترین مراحل طراحی سیستم اطفاء حریق FM200 است که با استفاده از فرمول زیر انجام می‌شود:

W = (V / S) * (C / (100 – C))

  • W: وزن گاز FM200 (کیلوگرم)
  • V: حجم فضای تحت حفاظت (متر مکعب)
  • S: حجم ویژه گاز FM200 در دمای مشخص
  • C: غلظت طراحی (درصد حجمی، معمولاً 7-9%)

برای دقت بیشتر، از نرم‌افزارهای تخصصی مانند VdS، Fike Flow Calculation Software یا Kidde ECARO-25 استفاده می‌شود که عوامل متعددی مانند ارتفاع از سطح دریا، دما و رطوبت را نیز در محاسبات لحاظ می‌کنند.

دکتر سعید کریمی، پژوهشگر سیستم‌های اطفاء حریق پیشرفته: “محاسبات دقیق مقدار گاز FM200، حیاتی‌ترین بخش طراحی سیستم است. کمتر از مقدار استاندارد، اطفاء حریق را ناموفق می‌کند و بیشتر از مقدار استاندارد، هزینه را افزایش داده و می‌تواند خطرات تنفسی ایجاد کند. طبق مطالعات ما در سال 1402، استفاده از نرم‌افزارهای طراحی پیشرفته، دقت محاسبات را تا 98% افزایش می‌دهد.”

نصب سیستم اطفاء حریق FM200

نصب و راه اندازی سیستم اطفا حریق گازی Fm200 + سیستم کنترل و اتصالات

نصب سیستم FM200 یکی از مراحل حیاتی در پیاده‌سازی یک سامانه اطفای حریق ایمن و کارآمد است. این فرایند باید بر اساس اصول مهندسی، استانداردهای بین‌المللی مانند NFPA 2001، و با همکاری متخصصان مجرب انجام گیرد.

مراحل کلیدی نصب سیستم FM200

  1. آماده‌سازی و برنامه‌ریزی
  • تهیه نقشه‌های اجرایی دقیق (Shop Drawing)
  • تعیین زمانبندی نصب با کمترین وقفه در عملیات محیط
  • هماهنگی با سایر پیمانکاران (برق، تأسیسات، شبکه)
  • اخذ مجوزهای لازم از سازمان آتش‌نشانی و مراجع ذیصلاح
  1. نصب شبکه لوله‌کشی
  • اجرای دقیق مطابق نقشه‌های هیدرولیکی
  • استفاده از لوله‌های فولادی استاندارد (Schedule 40/80)
  • اجرای اتصالات با جوشکاری یا اتصالات پرسی
  • تست فشار شبکه (معمولاً 1.5 برابر فشار کاری)
  • تست نشتی با نیتروژن یا هوای فشرده
  1. نصب سیلندرها و تجهیزات مکانیکی
  • نصب پایه‌های نگهدارنده سیلندر (Cylinder Bracket)
  • استقرار سیلندرها در محل مناسب با دسترسی آسان برای سرویس
  • نصب شیرآلات، مانیفولد و اتصالات
  • نصب نازل‌ها در موقعیت‌های محاسبه‌شده با زاویه صحیح
  1. نصب سیستم‌های کنترلی و تشخیص
  • نصب پنل کنترل مرکزی در اتاق کنترل یا محل مناسب
  • نصب دتکتورها با پوشش کامل فضا
  • کابل‌کشی مدارهای کنترلی با رعایت استانداردهای مربوطه
  • نصب آژیرها، چراغ‌های هشدار و تابلوهای راهنما
  • نصب ایستگاه‌های کنترل دستی (فعال‌سازی و توقف اضطراری)
  1. راه‌اندازی و تست عملکرد
  • بررسی اتصالات مکانیکی و الکتریکی
  • کالیبراسیون دتکتورها و تنظیم حساسیت آنها
  • برنامه‌ریزی پنل کنترل و تنظیم تأخیرهای زمانی
  • تست عملکرد سیستم بدون تخلیه گاز (اتصال کوتاه دتکتورها)
  • تست هماهنگی با سایر سیستم‌ها (تهویه، درب‌ها و…)
  • تهیه مستندات نصب و راه‌اندازی (As-Built Documents)
  1. آموزش و تحویل
  • آموزش کاربران و پرسنل ایمنی ساختمان
  • تحویل دستورالعمل‌های بهره‌برداری و نگهداری
  • تحویل برنامه تست و بازرسی دوره‌ای
  • صدور گواهینامه تأییدیه نصب و راه‌اندازی

کاربردهای متنوع سیستم اطفاء حریق FM200

سیستم اطفاء حریق FM200 به دلیل ویژگی‌های منحصربه‌فرد خود، در طیف گسترده‌ای از محیط‌ها کاربرد دارد:

اتاق‌های سرور و دیتاسنترها

استفاده از اطفاء حریق Fm200 در اتاق های سرور (دیتا سنترها)

مهم‌ترین کاربرد سیستم اطفاء حریق گازی FM200، محافظت از تجهیزات الکترونیکی حساس است. در اتاق‌های سرور و دیتاسنترها، این سیستم مزایای زیادی دارد:

  • حفظ داده‌های حیاتی: بدون آسیب به هارددیسک‌ها و حافظه‌های ذخیره‌سازی
  • زمان خرابی (Downtime) کمتر: امکان بازگشت سریع به عملیات پس از اطفاء
  • سازگاری با سیستم‌های سرمایشی دقیق: عدم تداخل با سیستم‌های کنترل دما
  • مناسب برای فضاهای زیر کف کاذب: نفوذ به فضاهای پنهان کابل‌کشی

طبق آمار انجمن حفاظت از آتش NFPA، بیش از 70% دیتاسنترهای بزرگ در جهان، از سیستم‌های اطفاء حریق گازی FM200 یا مشابه آن استفاده می‌کنند.

مراکز مخابراتی و ارتباطی

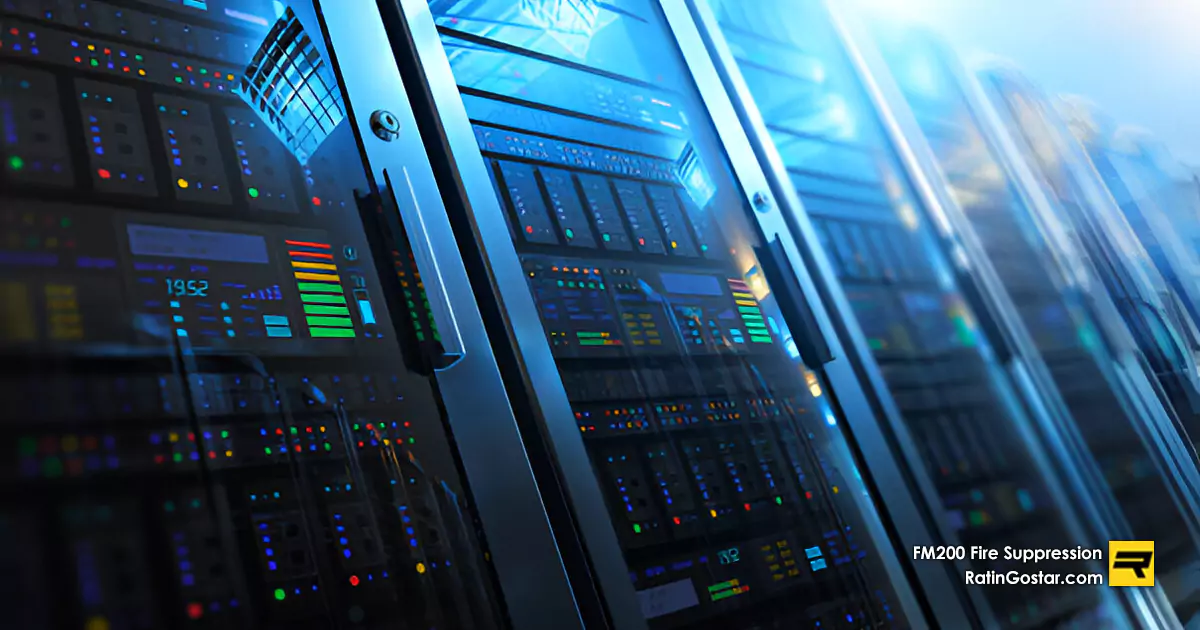

کاربرد Fm200 در مراکز مخابراتی و ارتباطی

در سایت‌های مخابراتی و مراکز ارتباطی، وقفه در خدمات می‌تواند تأثیرات گسترده‌ای داشته باشد. سیستم FM200 در این محیط‌ها:

  • از تجهیزات سوئیچینگ حساس محافظت می‌کند
  • با سیستم‌های UPS و باتری‌ها سازگار است
  • در فضاهای با تراکم بالای کابل، نفوذ خوبی دارد
  • امکان طراحی زون‌بندی شده برای حفاظت از نقاط بحرانی را فراهم می‌کند

موزه‌ها، کتابخانه‌ها و آرشیوها

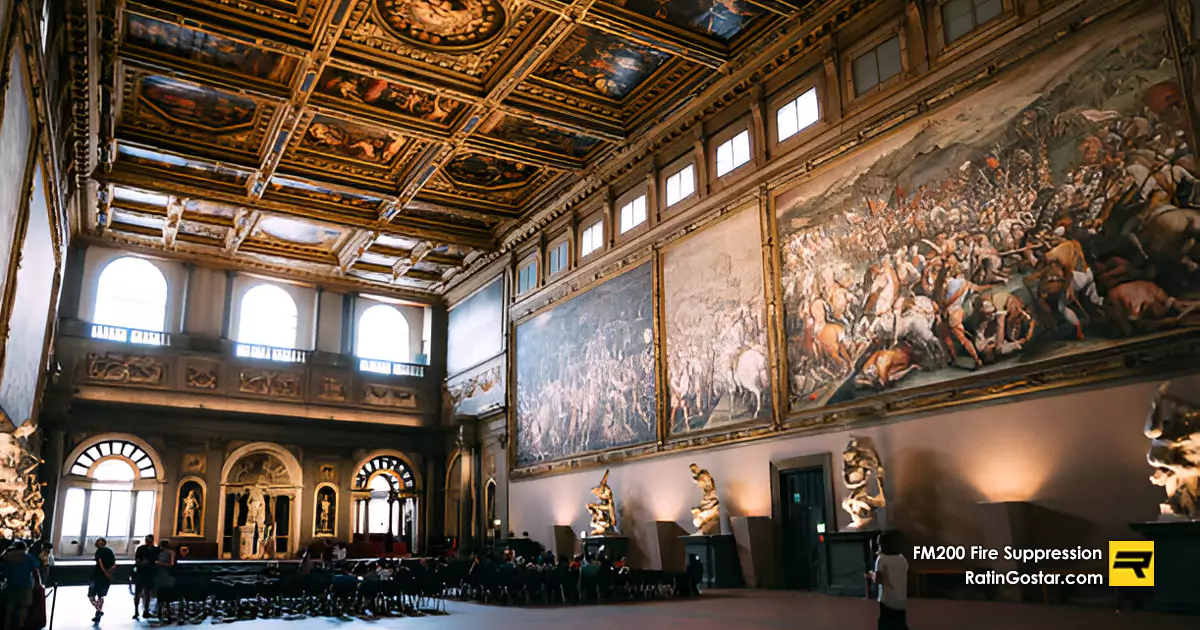

اطفای بدون پسماند، حفاظت از موزه ها و مکان های تاریخی

برای محافظت از آثار هنری، کتاب‌های نفیس و اسناد تاریخی، استفاده از روش‌های اطفای بدون پسماند ضروری است. سیستم اطفا حریق FM200 به دلایل زیر گزینه مناسبی است:

  • عدم ایجاد رطوبت یا رسوب روی آثار هنری و نسخ خطی
  • بی‌خطر برای آثار رنگی و مواد آلی حساس
  • امکان استفاده در ویترین‌های خاص و گنجه‌های نمایش
  • سازگاری با سیستم‌های کنترل رطوبت دقیق

تأسیسات نفتی، گازی و پتروشیمی

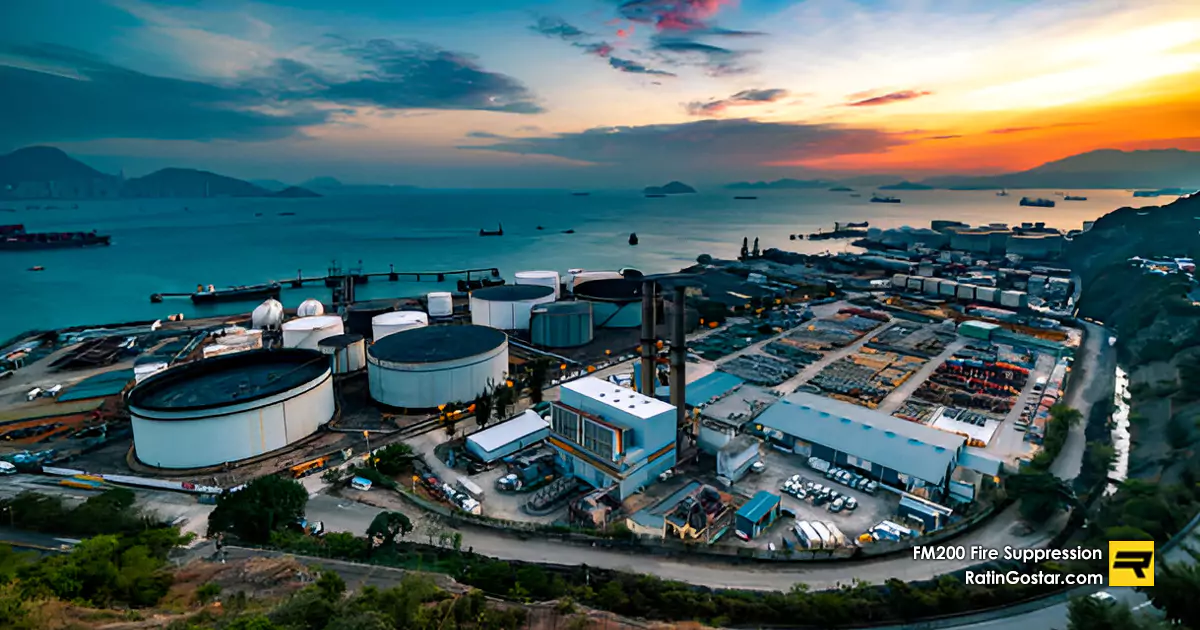

اطفاء حریق در پالایشگاه ها و پتروشیمی و مراکز نفتی

در بخش‌های حساس این صنایع، مانند اتاق‌های کنترل، آزمایشگاه‌ها و مراکز داده، سیستم اطفاء حریق FM200 مزایای زیر را ارائه می‌دهد:

  • عملکرد ایمن در محیط‌های با تجهیزات الکترونیکی پیشرفته
  • قابلیت استفاده در کنار سایر سیستم‌های اطفاء (به عنوان لایه دوم حفاظتی)
  • امکان طراحی برای مقاومت در برابر لرزش‌ها و ارتعاشات صنعتی
  • تطابق با استانداردهای سختگیرانه صنعت نفت (مانند API و IPS)

تجهیزات و اتاق‌های پزشکی

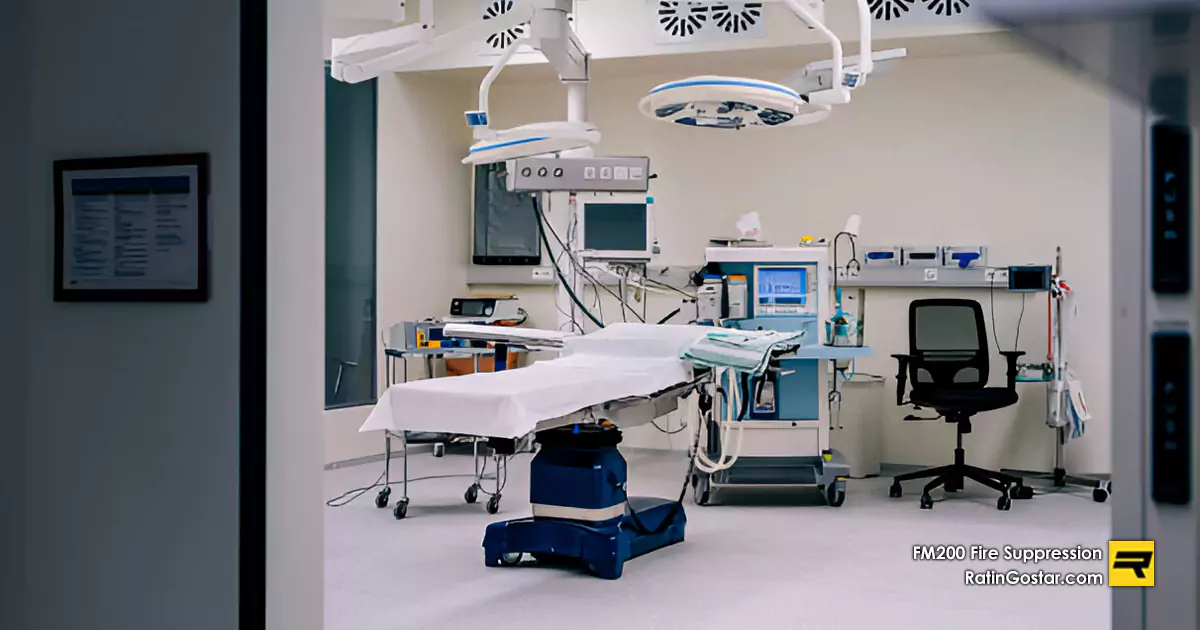

حفاظت مراکز پزشکی و بیمارستانی در برابر حریق

در بیمارستان‌ها و مراکز درمانی، از FM200 در محیط‌های زیر استفاده می‌شود:

  • اتاق‌های تجهیزات تصویربرداری پزشکی (CT Scan، MRI)
  • آزمایشگاه‌های تشخیصی با تجهیزات حساس
  • اتاق‌های سرور و مراکز داده بیمارستانی
  • بخش‌های داروخانه و انبار داروها

سایر کاربردها

  • مراکز کنترل ترافیک هوایی: برای محافظت از سیستم‌های راداری و ارتباطی
  • استودیوهای ضبط و پخش: برای حفاظت از تجهیزات گران‌قیمت و آرشیوها
  • آزمایشگاه‌های تحقیقاتی: برای محافظت از تجهیزات آزمایشگاهی دقیق
  • مراکز داده بانکی: برای حفاظت از سرورهای تراکنش مالی و اطلاعات حساس
  • صنایع هوافضا: برای محافظت از تجهیزات الکترونیکی و سیستم‌های کنترل

مطالعات موردی موفق سیستم اطفاء حریق FM200

مطالعه موردی 1: نجات دیتاسنتر بانک مرکزی

نجات دیتاسنتر بانک مرکزی ایران در برابر حریق

چالش: در زمستان 1402، یک اتصالی الکتریکی در تابلوی برق یکی از دیتاسنترهای پشتیبان بانک مرکزی در تهران منجر به شروع آتش‌سوزی شد. این دیتاسنتر حاوی سرورهای حیاتی پردازش تراکنش‌های بین‌بانکی با ارزش تجهیزاتی بالغ بر 300 میلیارد تومان بود.

راهکار: دیتاسنتر مذکور در سال 1401 به سیستم اطفاء حریق FM200 با طراحی زون‌بندی شده (4 زون مجزا) مجهز شده بود.

نتیجه: سنسورهای دود فتوالکتریک، حریق را در مراحل اولیه تشخیص دادند و پس از اعلام هشدار، سیستم FM200 در کمتر از 7 ثانیه در زون مربوطه فعال شد. آتش به طور کامل مهار گردید و تنها یک رک از تجهیزات آسیب جزئی دید. علیرغم شدت اتصالی، تنها 25 دقیقه وقفه در عملکرد سیستم‌های پشتیبان ایجاد شد که بسیار پایین‌تر از متوسط زمان بازیابی در چنین حوادثی (4-6 ساعت) است. مدیر IT بانک اعلام کرد این سیستم از خسارتی بالغ بر 150 میلیارد تومان جلوگیری کرده است.

مطالعه موردی 2: محافظت از آرشیو ملی اسناد تاریخی

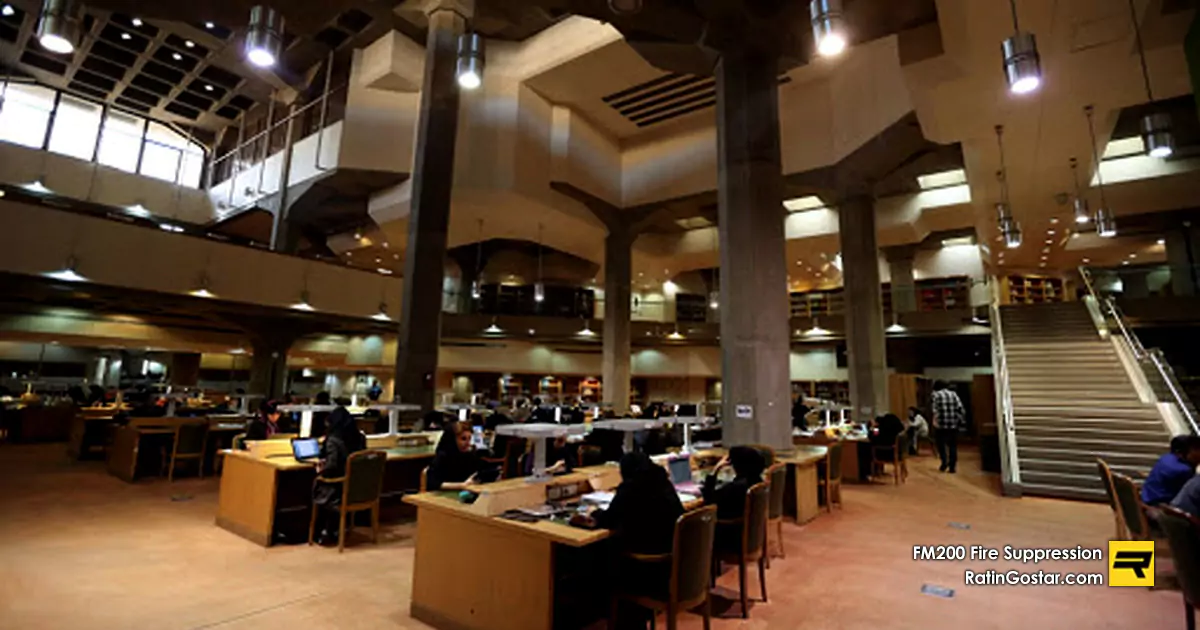

محافظت از آرشیو ملی اسناد تاریخی

چالش: کتابخانه و آرشیو ملی ایران با بیش از 70,000 نسخه خطی نفیس و اسناد تاریخی با قدمت 600 ساله، نیاز به سیستم اطفاء حریقی داشت که بدون ایجاد آسیب به این گنجینه‌های ملی، امنیت آنها را تضمین کند. ارزش تاریخی این مجموعه غیرقابل محاسبه بوده و جایگزینی آنها غیرممکن است.

راهکار: در سال 1400، مجموعه آرشیو به سیستم اطفاء حریق FM200 با طراحی ویژه برای محیط‌های فرهنگی مجهز شد. این سیستم شامل دتکتورهای دود بسیار حساس با تکنولوژی VESDA (Very Early Smoke Detection Apparatus) و حسگرهای مادون قرمز برای تشخیص زودهنگام حریق بود.

نتیجه: در تابستان 1402، یک اتصال الکتریکی در سیستم روشنایی یکی از مخازن منجر به دودزایی مختصر شد. سیستم تشخیص دود به سرعت هشدار داد و پیش از شروع شعله‌ور شدن کامل، سیستم FM200 فعال گردید. هیچ یک از اسناد تاریخی آسیب ندید و خسارت محدود به بخش روشنایی شد. کارشناسان میراث فرهنگی تأیید کردند که سیستم FM200 برخلاف اسپرینکلرهای آبی، هیچ آسیبی به اسناد کاغذی و پوستی وارد نکرد.

مطالعه موردی 3: حفاظت از مرکز مخابراتی استراتژیک

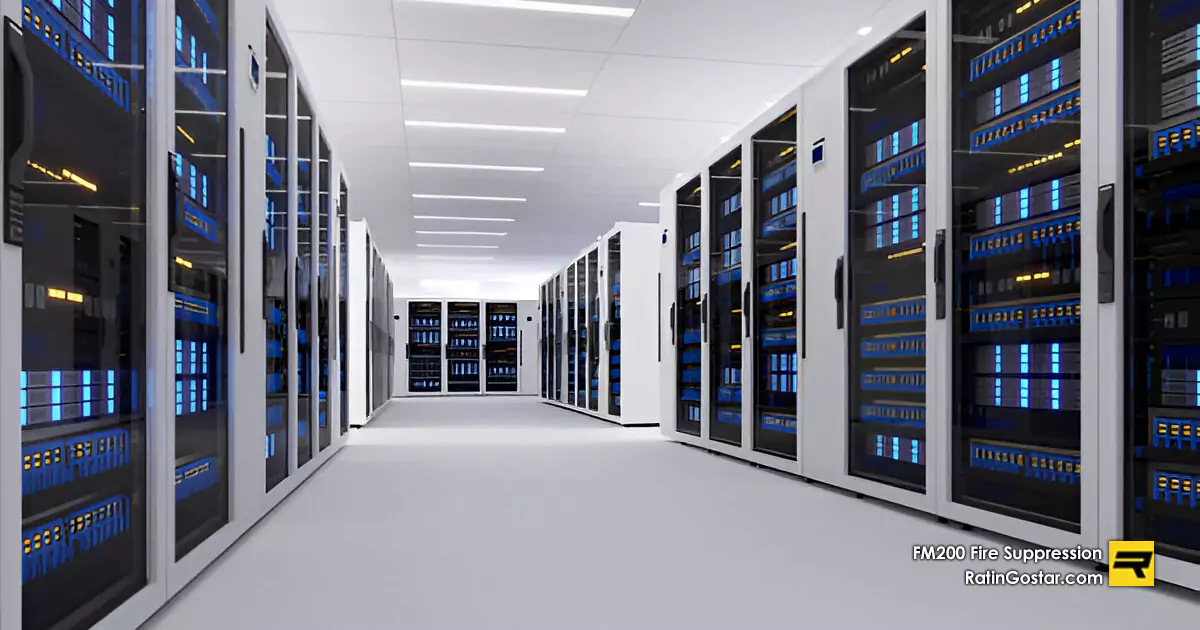

حفاظت از یک مرکز مخابراتی بزرگ در برابر حریق در ایران

چالش: یکی از بزرگترین مراکز مخابراتی کشور با پوشش ارتباطی بیش از 5 میلیون مشترک در منطقه شمال غرب، نیاز به سیستم اطفاء حریق قدرتمندی داشت که بتواند از تجهیزات مخابراتی پیشرفته با ارزش بالغ بر 500 میلیارد تومان محافظت کند.

راهکار: این مرکز در سال 1399 به سیستم ترکیبی FM200 مجهز شد که شامل 12 سیلندر با ظرفیت کلی 1200 کیلوگرم گاز FM200 بود. سیستم با قابلیت پوشش کامل سالن‌های سوئیچینگ، اتاق‌های سرور و فضاهای زیر کف کاذب طراحی شده بود.

نتیجه: در زمستان 1402، اتصال در یک رک مخابراتی منجر به آتش‌سوزی شد که به سرعت در حال گسترش به رک‌های مجاور بود. سیستم FM200 در کمتر از 8 ثانیه فعال شد و آتش را کاملاً مهار کرد. شبکه مخابراتی تنها با 3 دقیقه قطعی موقت به سرویس‌دهی ادامه داد. طبق گزارش مدیریت بحران شرکت مخابرات، این سیستم از قطعی کامل ارتباطات در استان به مدت 72 ساعت جلوگیری کرد. ارزش خسارت پیشگیری شده بالغ بر 300 میلیارد تومان برآورد گردید.

جمع بندی و سخن آخر 📣

سیستم اطفاء حریق FM200 یکی از پیشرفته‌ترین و کارآمدترین راه‌حل‌های حفاظت از دارایی‌های حیاتی، تجهیزات حساس و فضاهای ارزشمند است. همان‌طور که از مطالعات موردی مشاهده کردیم، این سیستم در شرایط بحرانی واقعی، عملکرد استثنایی خود را به اثبات رسانده است. سرعت عملکرد بالا (کمتر از 10 ثانیه)، عدم آسیب به تجهیزات الکترونیکی، و امنیت نسبی برای افراد حاضر در محل، این سیستم را به گزینه‌ای ایده‌آل برای محیط‌های حساس تبدیل کرده است.

مقایسه جامع انجام شده بین FM200 و سایر سیستم‌های اطفاء حریق نشان می‌دهد که علیرغم وجود چالش‌هایی مانند شاخص GWP بالا، این سیستم همچنان در بسیاری از کاربردها، بهترین تعادل را بین کارایی، ایمنی و هزینه ارائه می‌دهد. البته باید توجه داشت که با توجه به معاهده کیگالی و برنامه کاهش تدریجی گازهای HFC تا سال 2040، سازمان‌ها باید برای انتقال احتمالی به سیستم‌های جایگزین مانند Novec 1230 در درازمدت برنامه‌ریزی کنند.

طراحی، نصب و نگهداری صحیح سیستم FM200 نیازمند تخصص و تجربه کافی است. استفاده از متخصصان کارآزموده و پیروی از استانداردهای بین‌المللی مانند NFPA 2001، تضمین‌کننده عملکرد مطلوب سیستم در زمان بحران خواهد بود.

توصیه‌های نهایی برای کاربران FM200

  1. بازرسی منظم: سیستم FM200 باید حداقل هر 6 ماه یک‌بار توسط متخصصان مورد بازرسی کامل قرار گیرد.
  2. آموزش پرسنل: تمام کارکنان باید با نحوه عملکرد سیستم، هشدارها و اقدامات لازم هنگام فعال شدن آن آشنا باشند.
  3. ارزیابی دوره‌ای نیازها: با تغییر چیدمان یا کاربری محیط، نیاز به بازطراحی یا بهینه‌سازی سیستم را ارزیابی کنید.
  4. مستندسازی تست‌ها: تمام تست‌ها، بازرسی‌ها و عملکردهای احتمالی سیستم را مستند کنید تا در صورت نیاز قابل پیگیری باشند.
  5. بررسی قوانین آینده: روند تغییرات قانونی مرتبط با گازهای HFC را پیگیری کنید و برای سازگاری با محدودیت‌های آینده برنامه‌ریزی کنید.

اطفاء حریق FM200 با ویژگی‌های منحصربه‌فرد خود، امنیت و آرامش خاطر را برای محیط‌های ارزشمند و حساس به ارمغان می‌آورد. با انتخاب، طراحی و نگهداری صحیح این سیستم، می‌توانید اطمینان حاصل کنید که در بدترین شرایط، دارایی‌های حیاتی سازمان شما محافظت خواهند شد.

چک‌لیست نگهداری و بازرسی دوره‌ای FM200

چک‌لیست نگهداری و بازرسی دوره‌ای FM200
بررسی فشار گیج سیلندر(ها) و مقایسه با مقدار استاندارد
اطمینان از سالم بودن شیرها و اتصالات
بررسی تمیزی و عدم انسداد نازل‌ها
آزمایش عملکرد صحیح سیستم تشخیص دود و حرارت
بررسی وضعیت باتری پشتیبان پنل کنترل
اطمینان از عدم تغییر در چیدمان و کاربری فضا
بررسی خوانا بودن علائم هشدار و تخلیه اضطراری
ثبت نتایج بازرسی در دفتر ثبت وقایع

با رعایت این توصیه‌ها و انجام منظم بازرسی‌های دوره‌ای، می‌توانید از عملکرد بهینه سیستم اطفاء حریق FM200 در زمان نیاز اطمینان حاصل کنید و سرمایه‌گذاری خود را محافظت نمایید.

4.9 / 5 - (1005 امتیاز)
بیشتر بخوانیم، مطالب مشابه و محبوب
  • سیستم اطفاء حریق (Fire Suppression System) از مهم‌ترین جنبه‌های ایمنی در ساختمان‌ها و محیط‌های صنعتی است.

پرسش های متداول (FAQ) اطفاء حریق FM200

هزینه سیستم اطفاء حریق FM200 چقدر است؟

قیمت و هزینه سیستم FM200 به حجم فضا، تعداد نازل‌ها، نوع تجهیزات کنترلی و برند انتخابی بستگی دارد. برای یک اتاق سرور کوچک، قیمت پایه از حدود 100 میلیون تومان شروع می‌شود.

آیا سیستم اطفاء حریق FM200 نیاز به نگهداری دارد؟

بله، سیستم FM200 نیازمند بازرسی ماهانه، سرویس سالانه و تست فشار سیلندرها هر 5 سال است. عمر مفید گاز در شرایط استاندارد حدود 10 سال است.

آیا سیستم FM200 به تجهیزات الکترونیکی آسیب می‌زند؟

خیر، یکی از مهم‌ترین مزایای سیستم اطفاء حریق گازی FM200 عدم آسیب به تجهیزات الکترونیکی است. این گاز غیر رسانا بوده، پسماندی بر جای نمی‌گذارد و باعث شوک حرارتی نمی‌شود.

زمان تخلیه کامل گاز FM200 چقدر است؟

گاز FM200 در کمتر از 10 ثانیه به طور کامل تخلیه می‌شود و آتش را در همین زمان کوتاه مهار می‌کند که بسیار سریع‌تر از اغلب سیستم‌های اطفاء حریق دیگر است.

پس از تخلیه گاز FM200، چه اقداماتی باید انجام شود؟

پس از تخلیه گاز باید: 1) فوراً محیط را تهویه کنید، 2) با شرکت سرویس‌دهنده برای شارژ مجدد سیلندر تماس بگیرید، 3) علت آتش‌سوزی را بررسی و رفع کنید، 4) سیستم را برای استفاده مجدد آماده سازید.

آیا سیستم اطفاء حریق FM200 برای همه انواع آتش‌سوزی مناسب است؟

سیستم FM200 برای آتش‌سوزی‌های کلاس A (جامدات)، B (مایعات) و C (تجهیزات الکتریکی) مناسب است، اما برای آتش‌سوزی‌های کلاس D (فلزات قابل اشتعال) و K (روغن‌های آشپزی) توصیه نمی‌شود.

تفاوت اصلی FM200 با سیستم اطفاء حریق CO2 چیست؟

مهم‌ترین تفاوت، ایمنی برای انسان است. سیستم اطفاء حریق FM200 برخلاف CO2 اکسیژن محیط را کاهش نمی‌دهد و برای افراد حاضر در محل خطرناک نیست. همچنین FM200 فشار کاری پایین‌تری دارد و نصب آن ایمن‌تر است.

آیا استفاده از FM200 محدودیت قانونی دارد؟

در برخی کشورها به دلیل پتانسیل گرمایش جهانی FM200 (GWP=3220)، محدودیت‌هایی برای استفاده از آن وضع شده است. طبق قانون AIM، از سال 2022 روند کاهش تدریجی مصرف این گاز آغاز شده است.

حداقل فضای مورد نیاز برای نصب سیستم اطفاء حریق FM200 چقدر است؟

برای نصب سیستم FM200 به فضایی برای قرارگیری سیلندر (حداقل 0.5 مترمربع)، مسیر لوله‌کشی و نازل‌ها نیاز است. سیستم برای فضاهای کوچک تا بزرگ قابل طراحی است، اما برای فضاهای زیر 5 مترمکعب نیاز به مطالعه دقیق‌تر دارد.

کارشناسان ما آماده‌اند به سوال شما پاسخ دهند.
